Infracrveni senzor za detekciju nivoa vode je fotoelektrični (optički) senzorski modul koji prisustvo tečnosti otkriva pomoću infracrvene svetlosti i principa prelamanja (refrakcije). Za razliku od plovaka koji imaju pokretne delove i lako se zaglave, ovaj senzor nema mehaničke delove, pa je precizniji, pouzdaniji i dugotrajniji. Tačnost detekcije je oko ±0,5 mm, dok je kod klasičnih plovaka tipično ±3,0 mm.
Kako radi infracrveni senzor nivoa vode
U vrhu sonde nalaze se infracrvena LED dioda i foto-prijemnik iza prozirne prizme. Kada nema tečnosti, svetlost se od prizme reflektuje nazad u prijemnik — prijemnik dobija jak signal. Kada tečnost dođe do vrha sonde, svetlost se prelama u tečnost i prijemnik dobija znatno slabiji signal. Senzor tu promenu pretvara u električni signal i tako pouzdano javlja da li je nivo dostignut. Pošto nema trenja ni pokretnih delova, vek trajanja je dug, a vrh sonde je gladak i lak za čišćenje.
Dva režima izlaza
- Analogni izlaz (0–4,5 V) — naponski signal srazmeran stanju na sondi (linearni opseg ~0–3 V). Čita se preko ADC pretvarača (npr. ADC0809 ili ADC ulaz mikrokontrolera) za precizno praćenje.
- Digitalni izlaz (visok/nizak nivo) — izlaz „D“ je aktivan na niskom nivou: kada je sonda u tečnosti, izlaz prelazi u nizak nivo i LED na modulu se pali. Idealno za alarm ili direktno okidanje releja/pumpe kada nivo pređe podešenu tačku.
Povezivanje (4 žice + potenciometar)
| Boja žice | Funkcija |
|---|---|
| Crvena | Napajanje + (VCC, DC 5V) |
| Plava | Masa (GND, 0V) |
| Žuta | Analogni izlaz (A, 0–4,5 V) |
| Bela | Digitalni izlaz nivoa (D, aktivan nizak) |
Na modulu se nalazi plavi potenciometar za podešavanje osetljivosti — njime se postavlja prag okidanja digitalnog izlaza (npr. alarm pri previsokom nivou ili zaštita od rada „na suvo“ kada nivo padne ispod tačke).
Tehnička specifikacija
| Karakteristika | Vrednost |
|---|---|
| Princip rada | Infracrveni optički (refrakcija) |
| Radni napon | DC 5 V |
| Radna struja | < 10 mA |
| Izlaz 1 | Analogni 0–4,5 V |
| Izlaz 2 | Digitalni visok/nizak nivo |
| Vreme odziva | < 500 ms |
| Izolaciona otpornost | 100 MΩ |
| Tačnost | ±0,5 mm |
| Radna temperatura | −30 do +80 °C |
| Vlažnost | 0–100% RH |
| Zaštita | Potpuno zaptiven, vodootporan |
| Montaža | Okrugli otvor M15 × 12 |
| Dužina kabla | 0,5 m (standardno) |
| Dimenzije | 30 × 20 × 12 mm |
| Masa | 30 g |
Primene
- Aparati za vodu i dozatori pića
- Prečistači vode i filteri
- Klima uređaji i ovlaživači vazduha
- Sistemi sa parom i grejači vode
- Industrijska kontrola i zaštita nivoa (rad „na suvo“, alarm prelivanja)
Saveti za pouzdan rad

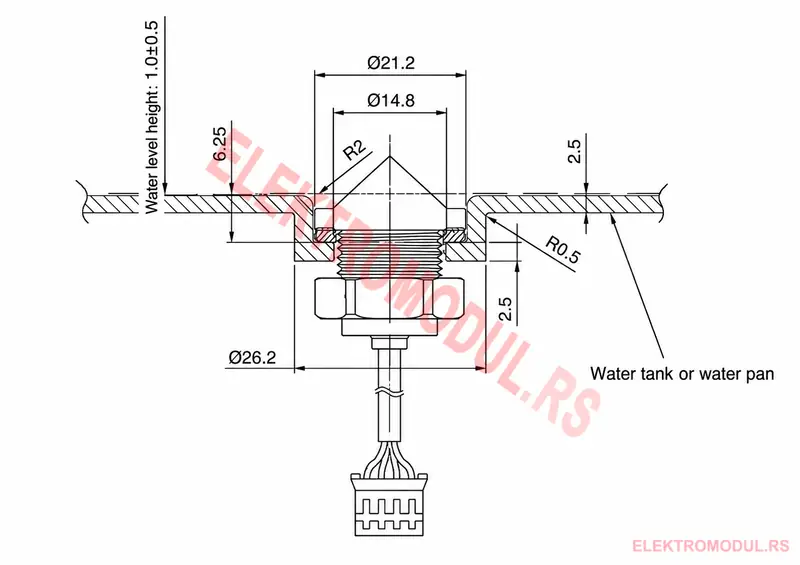

Senzor se može ugraditi sa gornje, donje, bočne ili kose strane posude, jer je sonda cilindrična i kompaktna. U okruženju sa parom preporučuje se softversko usrednjavanje analognog signala (npr. uzorkovanje na svakih 0,1 s i procena na osnovu 10 uzastopnih očitavanja), čime se izbegavaju lažna okidanja zbog kondenzacije i kapljica. Vrh sonde i izvodi treba da ostanu suvi sa zadnje strane — koristi se vodootporna izvedba.
VAŽNO pri povezivanju
Senzor radi na infracrvenom optičkom principu i napaja se isključivo sa 5V DC. Nikada ga ne povezujte na visoki napon i ne kratko-spajajte izvode tokom ožičenja — u suprotnom se senzor trajno oštećuje.
Često postavljana pitanja
Da li senzor mora da dodiruje vodu?
Da. Ovo je optički senzor čiji vrh (prizma) detektuje tečnost kada ga ona dodirne/uroni. Razlikuje se od kapacitivnih senzora koji rade kroz zid posude bez kontakta.
Koliko izlaza ima i koja je razlika?
Dva: analogni (0–4,5 V) za precizno merenje preko ADC-a i digitalni (visok/nizak) za alarm ili okidanje releja. Prag digitalnog izlaza se podešava plavim potenciometrom.
Mogu li ga vezati na Arduino ili ESP?
Da. Napajanje 5V, digitalni izlaz na digitalni ulaz, a analogni izlaz na ADC ulaz. Za 3,3V kontrolere vodite računa o nivou napona analognog signala.
Da li radi sa drugim tečnostima osim vode?
Radi sa providnim i poluprovidnim tečnostima koje menjaju prelamanje svetlosti na prizmi. Za jako mutne ili obojene tečnosti osetljivost se podešava potenciometrom.
Infracrveni senzor za detekciju nivoa vode je precizno i dugotrajno rešenje za kontrolu i alarmiranje nivoa tečnosti, sa analognim i digitalnim izlazom u jednom modulu. Poručite online u Srbiji.
