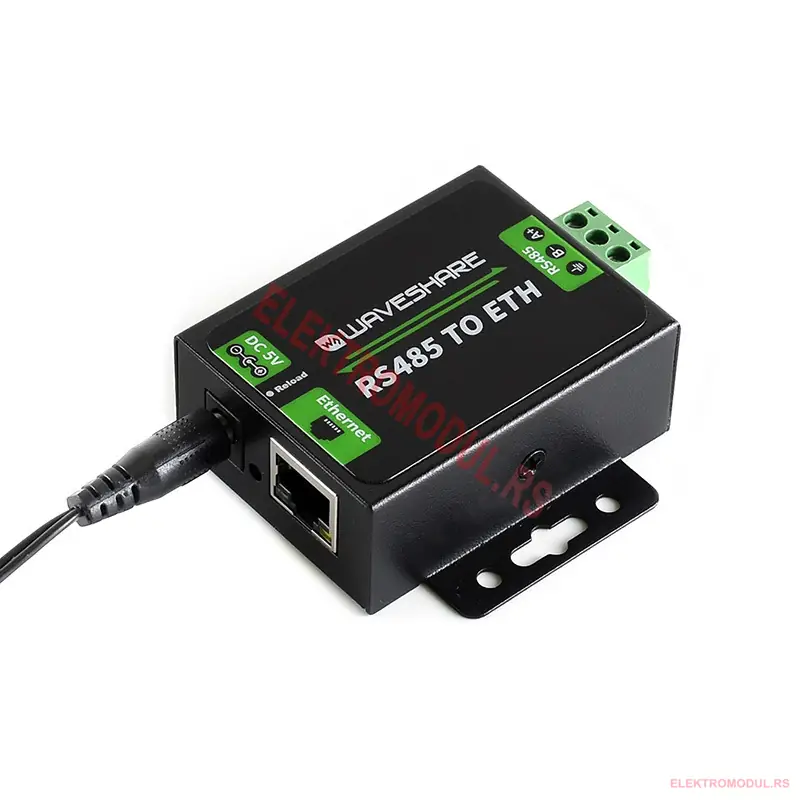

Ovaj uređaj spaja RS485 liniju sa računarskom mrežom. Sve što stigne na RS485 priključak prosleđuje se preko Ethernet porta i obrnuto, u oba smera i bez izmene sadržaja poruka. Tako uređaji koji govore samo serijski – merači, senzori, PLC-ovi, frekventni regulatori, brojila – postaju dostupni sa bilo kog računara u mreži, bez potrebe da neko fizički stoji pored njih sa laptopom i USB konvertorom. Konverter se podešava kroz veb stranicu u pregledaču, pa nije potreban poseban program za konfiguraciju.
Šta konkretno radi
Klasičan problem u industrijskim instalacijama: RS485 linija radi pouzdano na velikim razdaljinama, ali je vezana za jedan serijski port. Ako treba da joj pristupi više ljudi ili neki nadzorni sistem, svaki put se povlači novi kabl ili se seli računar. Ovaj konverter rešava to tako što RS485 liniju „izbaci“ na mrežu – jednom povučen mrežni kabl zamenjuje serijsko ožičenje, a pristup je moguć sa svakog računara u mreži.
Ključne karakteristike
- RS485 na Ethernet (RJ45) – serijska linija dostupna preko mreže
- Dvosmerni transparentni prenos – podaci prolaze nepromenjeni u oba smera
- Veb konfiguracija – podešavanje kroz pregledač, bez posebnog programa
- ESD zaštita i zaštita od prenapona na RS485 strani
- ARM jezgro
- Metalno kućište sa montažnim ušima za pričvršćivanje na zid ili ploču
- Reload taster za vraćanje na fabrička podešavanja
- Napajanje DC 5 V preko klasičnog cilindričnog konektora

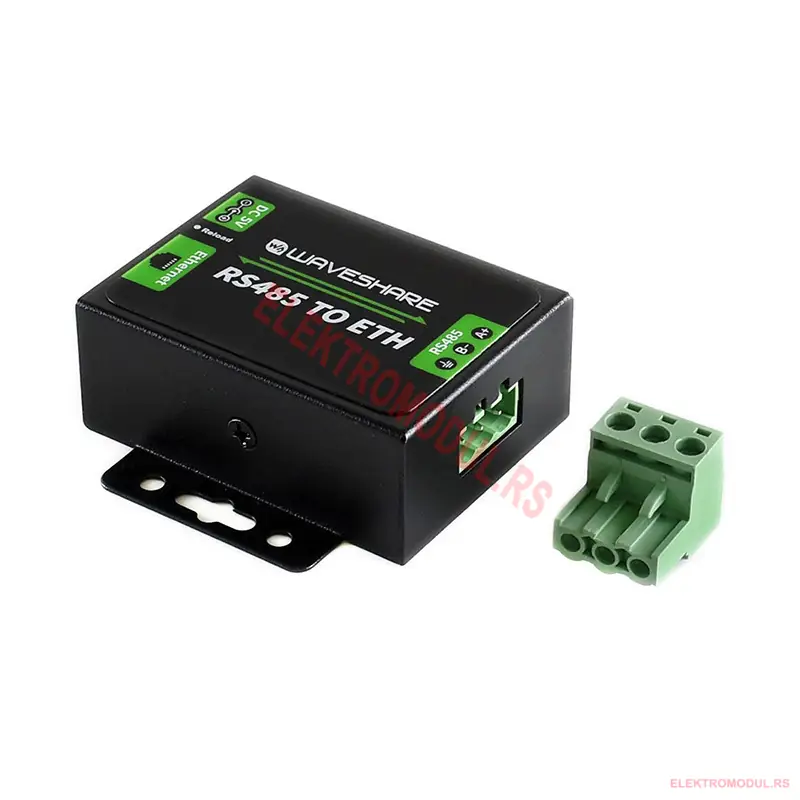

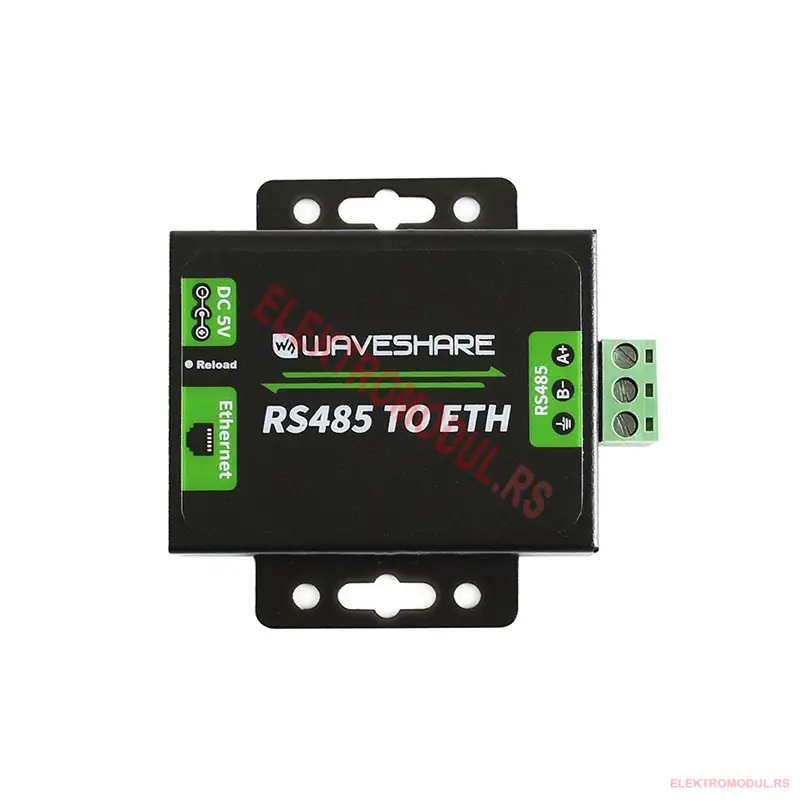

- Trožilni RS485 priključak na zavrtnje: masa, B− i A+
- Adapter za napajanje u kompletu (pročitajte napomenu niže)
Napomena o adapteru za napajanje

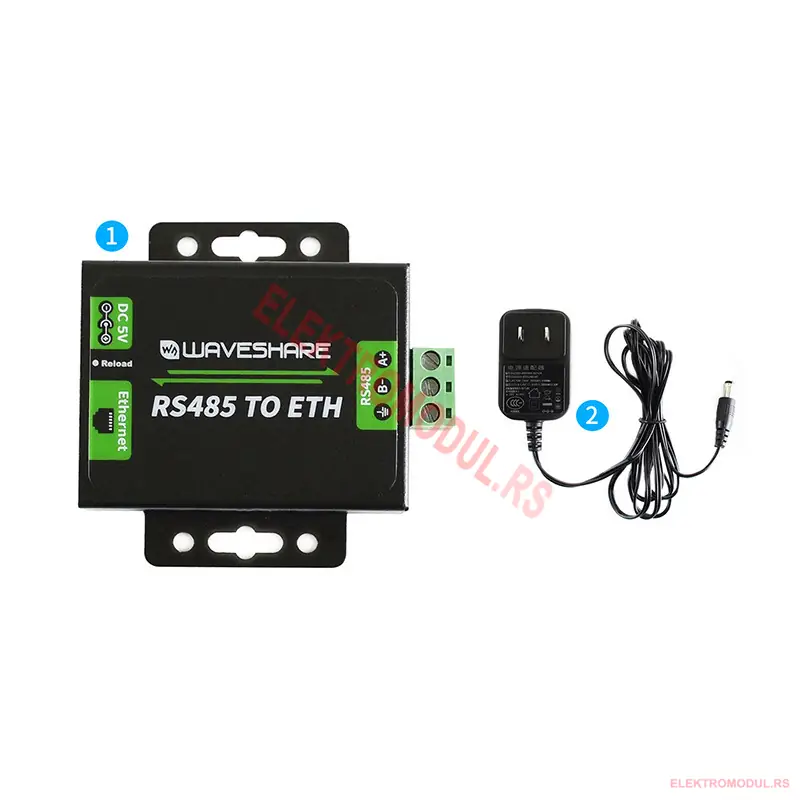

Uz konverter dobijate adapter za napajanje i on radi na našem mrežnom naponu. Utikač adaptera nije predviđen za evropske utičnice – ravan je, sa dva pljosnata kontakta, kakav se koristi van Evrope. Za priključenje je potreban jednostavan prelaz (putni adapter za utičnicu), kakav se kupuje u svakoj prodavnici elektro opreme, ili bilo koji drugi ispravan izvor 5 V jednosmerne struje sa odgovarajućim konektorom. Ovo pišemo unapred da ne bude iznenađenja kada otvorite paket.
Tabela specifikacija
| Stavka | Vrednost |
|---|---|
| Funkcija | RS485 ↔ Ethernet (serijski server) |
| Mrežni priključak | RJ45 |
| Serijski priključak | RS485, terminal na zavrtnje (masa, B−, A+) |
| Režim rada | dvosmerni transparentni prenos |
| Podešavanje | veb stranica u pregledaču |
| Zaštita | ESD i zaštita od prenapona |
| Napajanje | DC 5 V |
| Kućište | metalno, sa montažnim ušima |
| Taster | Reload (fabrička podešavanja) |
| U kompletu | konverter + adapter za napajanje (utikač nije EU) |
| Šifra artikla | A5195 |
Povezivanje – korak po korak
- Isključite napajanje pre nego što dirate RS485 priključak.
- Odvijte zavrtnje na zelenom terminalu i povežite žice: A+ na A liniju, B− na B liniju, a oklop ili zajedničku masu na treći kontakt.
- Proverite da niste zamenili A i B – to je najčešća greška kod RS485 i prepoznaje se po tome što veza „radi“ ali podaci stižu kao smeće.
- Ubacite mrežni kabl u RJ45 port i povežite ga na svič ili ruter.
- Priključite napajanje 5 V.
- Pronađite uređaj na mreži i otvorite njegovu veb stranicu u pregledaču, pa podesite mrežne parametre i parametre serijske veze.
- Parametri serijske strane (brzina, paritet, broj bitova) moraju biti identični onima na uređaju koji povezujete – ako se razlikuju, komunikacija neće raditi.
- Ako izgubite pristup ili pogrešite podešavanja, pritisnite Reload da se uređaj vrati na fabričke vrednosti.
Gde se koristi
- Daljinski pristup mernim uređajima i senzorima na RS485 liniji
- Nadzor potrošnje – brojila struje, vode i gasa sa serijskim izlazom
- Povezivanje PLC-ova i frekventnih regulatora na postojeću mrežu
- Sistemi automatizacije zgrada, kotlarnice i ventilacija
- Zamena dugačkog serijskog ožičenja postojećom mrežnom instalacijom
- Servisni pristup opremi bez odlaska do same mašine
Poređenje sa ostalim rešenjima iz ponude
| Rešenje | USB na RS485 adapter | TTL na RS485 modul |
|---|---|---|
| Pristup preko mreže | ne, samo lokalno | ne |
| Vezuje se za | računar (USB) | mikrokontroler |
| Podešavanje | drajver na računaru | u programu |
| Kućište | plastika / goli modul | goli modul |
| Napajanje | preko USB-a | sa ploče |
Konverter iz ovog oglasa jedini pravi mrežni pristup RS485 liniji – ostala rešenja traže da neko bude fizički prisutan ili da postoji mikrokontroler koji sve prevodi. Ako gradite sopstveni uređaj sa mrežnom vezom, tu su i W5500 Ethernet modul i MAX485 konverter za Arduino. Od gotovih uređaja na RS485 liniji imamo i predajnik temperature i vlažnosti XY-MD02.
Česta pitanja
Da li dobijam adapter za napajanje?
Dobijate. Radi na našem mrežnom naponu, ali mu je utikač ravan, sa dva pljosnata kontakta, pa vam treba jednostavan prelaz za našu utičnicu ili bilo koji drugi ispravan izvor od 5 V.
Treba li poseban program za podešavanje?
Ne. Uređaj se podešava kroz veb stranicu u pregledaču, sa bilo kog računara u istoj mreži.
Šta znači „transparentni prenos“?
Znači da uređaj ne dira sadržaj poruka – prosleđuje ih onakve kakve jesu, iz mreže na serijsku liniju i obrnuto. Zbog toga radi sa opremom koja već ima svoj način komunikacije.
Kako se vezuju A i B žice?
Na zeleni terminal sa tri kontakta: A+ na A liniju, B− na B liniju, treći kontakt na masu ili oklop kabla. Ako podaci stižu neispravni, prvo proverite da A i B nisu zamenjeni.
Mogu li mu pristupiti preko interneta?
U lokalnoj mreži radi bez dodatnih koraka. Za pristup spolja potrebno je podesiti vaš ruter i voditi računa o bezbednosti – industrijska oprema ne bi trebalo da bude direktno izložena internetu bez zaštite.
Šta radi Reload taster?
Vraća uređaj na fabrička podešavanja. Koristi se kada se izgubi pristup zbog pogrešno unetih mrežnih parametara.
