Pojačanje od 21,8 dB u opsegu od 50 do 4000 MHz
RF pojačivač sa SPF5189Z čipom je širokopojasni pojačivač malog šuma koji pojačava slab radio signal pre nego što stigne do prijemnika. Radi u opsegu od 50 MHz do 4 GHz sa pojačanjem oko 21,8 dB, napaja se sa 5 V i povezuje se SMA konektorima — dakle stane između antene i prijemnika bez ikakve prepravke.

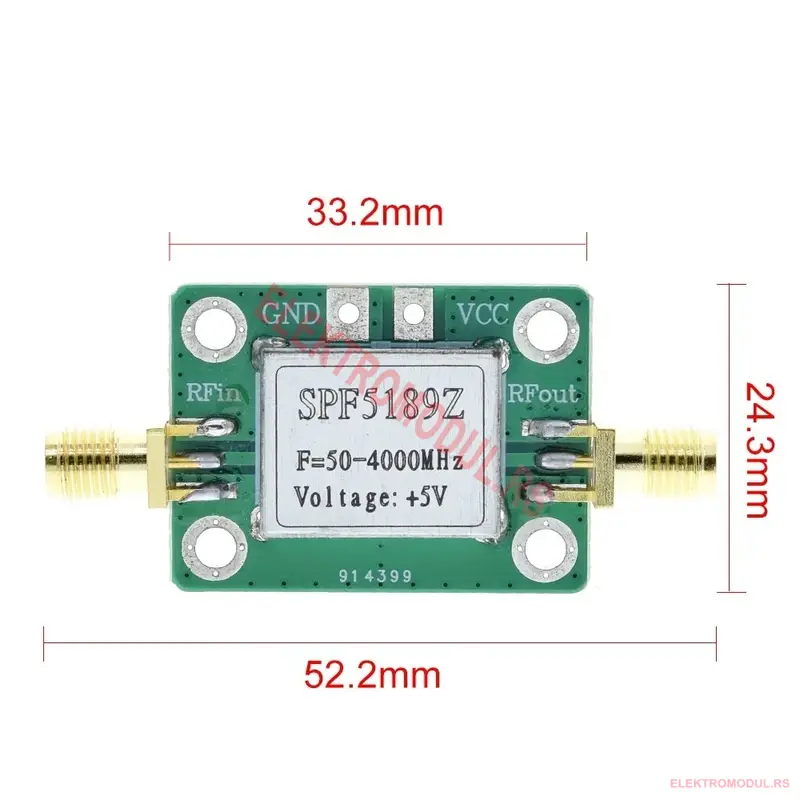

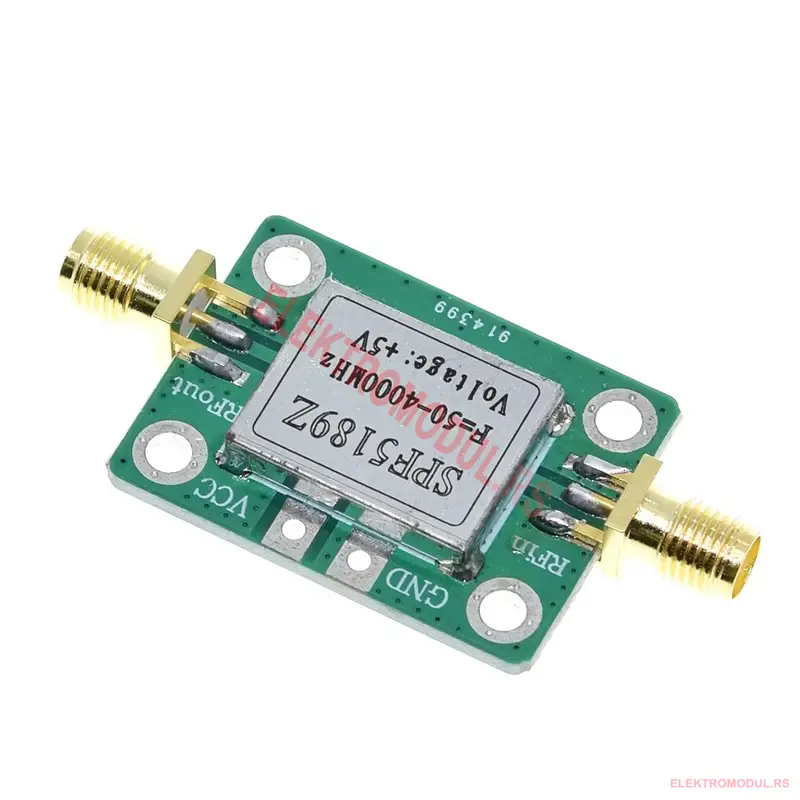

Na samom modulu stoje oznake SPF5189Z, F = 50–4000 MHz i Voltage: +5V, a priključci su označeni RFin i RFout (SMA konektori) te VCC i GND za napajanje. Ploča je malih dimenzija, oko 52 × 24 mm, sa metalnim oklopom preko pojačavačkog stepena — oklop je tu da smanji uticaj spoljnih smetnji.
Ovo je modul koji rešava tipičan problem prijema: antena je dobra, prijemnik je dobar, ali između njih stoji nekoliko metara koaksijalnog kabla koji pojede signal. Pojačivač postavljen na antenskom kraju nadoknađuje taj gubitak i podiže signal iznad šuma prijemnika.
Zašto se pojačivač stavlja uz antenu, a ne uz prijemnik
Ovo je najvažnija stvar kod pojačivača malog šuma i najčešća greška u praksi. Ukupan šum sistema određuje prvi element u lancu. Ako pojačivač stavite tik uz prijemnik, on pojačava signal koji je kabl već oslabio — zajedno sa šumom koji je pokupio. Ako ga stavite gore, uz antenu, pojačava čist signal pre nego što kabl stigne da mu naudi.
Praktično: kratak kabl od antene do pojačivača, duži kabl od pojačivača do prijemnika. Razlika u prijemu slabih stanica ume da bude dramatična.
Za šta se najčešće koristi
- SDR prijem — RTL-SDR i slični prijemnici, gde ulazni stepen nije naročito osetljiv
- ADS-B na 1090 MHz — praćenje aviona, gde je svaki decibel na anteni razlika u dometu
- GPS i GNSS — nadoknada gubitka u dugom antenskom kablu
- Radio-amaterski prijem u VHF i UHF opsezima
- Prijem meteoroloških satelita (NOAA, Meteor) sa jednostavnom antenom
- Laboratorijska merenja — pojačanje slabog signala pre analizatora ili osciloskopa
- Produžetak dometa prijemne strane kod 433 MHz i 868 MHz sistema
Šta pojačivač ne može
Pošteno je reći i ovo, jer se često očekuje previše:
- Ne popravlja lošu antenu. Ako antena ne hvata signal, nema šta da se pojača — pojačaće se samo šum.
- Ne razdvaja korisni signal od smetnje. Ako u blizini imate jak predajnik, pojačivač će pojačati i njega i može da zaguši prijemnik. U takvim slučajevima ispred pojačivača ide filter.
- Nije predajni pojačivač. Ovo je pojačivač za prijem — na njegov izlaz se ne sme dovesti snaga predajnika.
- Ne rešava lošu masu i loše konektore. Slabo pritegnut SMA konektor ume da odnese više decibela nego što pojačivač daje.
Povezivanje, korak po korak
- Antenu povežite na ulaz pojačivača, prijemnik na izlaz — smer je označen na ploči.
- Dovedite 5 V napajanja. Koristite čist izvor: jeftin USB punjač ume da ubaci sopstveni šum u prijem.
- Konektore pritegnite rukom do kraja — SMA se ne steže kleštima, ali ni ne sme da stoji labavo.
- Ako radite napolju, modul obavezno ide u zaptiveno kućište; vlaga u RF spoju trajno kvari prijem.
- Uporedite prijem sa pojačivačem i bez njega na istoj stanici — tako ćete videti da li ste ga postavili na pravo mesto.
Šta vam još treba uz pojačivač
Za kompletan prijemni lanac obično trebaju i konektori i antena. Iz naše ponude:
| Deo lanca | Šta koristiti |
|---|---|
| Prelaz na BNC opremu i merne instrumente | BNC ženski na SMA muški adapter |
| Antena za širi opseg (700–2700 MHz) | LTE antena SMA 5 dBi |
| GNSS prijem sa aktivnom antenom | GPS aktivna antena SMA |
| Prijem na 433 MHz | 433 MHz spiralna antena |
Da li mogu da ga koristim za pojačanje WiFi signala?
Opseg do 4 GHz obuhvata i 2,4 GHz, ali WiFi je dvosmerna veza — pojačivač za prijem ne pomaže kod slanja, a ubacivanje pojačivača u WiFi lanac lako naruši ravnotežu veze. Za WiFi je bolje rešenje bolja antena.
Koliko struje troši?
Ovakvi moduli troše malo, reda desetina miliampera na 5 V, pa mogu da se napajaju i sa USB porta ili iz samog prijemnika ako on daje napon na antenskom priključku.
Može li se napajati preko koaksijalnog kabla?
Neki prijemnici daju napon na antenskom konektoru za aktivne antene. Da li ovaj modul prima napajanje tim putem zavisi od izvedbe ploče — proverite oznake pre nego što uključite napon na koaksijalni izlaz.
Da li utiče na kvalitet signala?
Svaki pojačivač unosi nešto sopstvenog šuma, ali pojačivači malog šuma su pravljeni baš tako da taj doprinos bude mali. Postavljen na pravo mesto, u lancu popravlja odnos signal-šum; postavljen na pogrešno, samo pojača ono što je već pokvareno.
Poručite online u Srbiji
Modul je na lageru u Srbiji i šaljemo ga kurirskom službom. Ako pravite prijemnu stanicu i niste sigurni kojim redom da složite antenu, filter i pojačivač, pišite nam pre porudžbine. Poručite online u Srbiji.
