Osam releja na mreži — preko kabla, ne samo preko Wi-Fi-ja
Relejna ploča DT-R008 ima osam relejnih izlaza, osam digitalnih ulaza i — ono što je izdvaja od gotovo svih sličnih uređaja — RJ45 priključak za lokalnu mrežu. Ne zavisi od Wi-Fi signala: povežete je mrežnim kablom kao bilo koji uređaj u ormanu i radi.
To je razlika koja se vidi tek u praksi. Wi-Fi u razvodnom ormanu, iza metalnih vrata, u podrumu ili na udaljenom objektu ume da bude nepouzdan — signal padne, uređaj se otkači, automatika stane. Kabl ne pada. Wi-Fi ostaje kao mogućnost gde je zgodniji, ali nije uslov da uređaj radi.

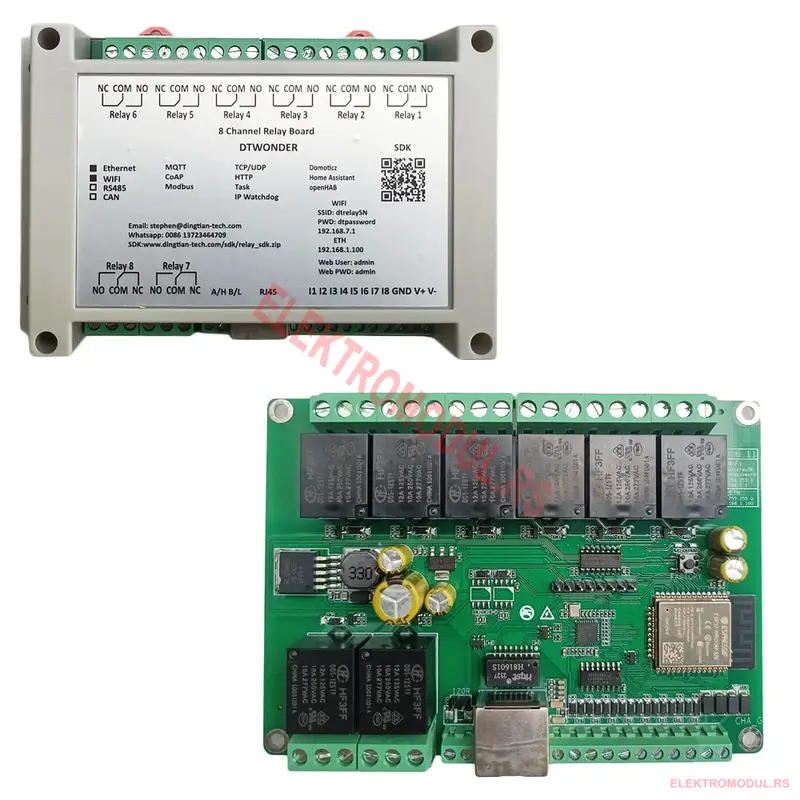

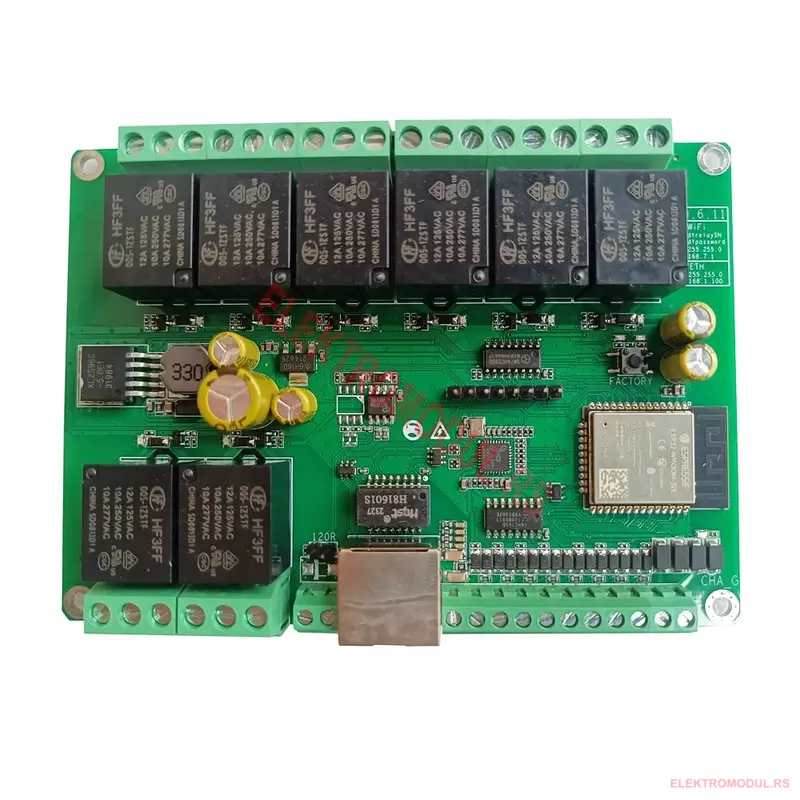

Šta ploča ima
- 8 relejnih izlaza sa prebacnim kontaktima — na priključnici su označeni NC, COM i NO za svaki relej
- 8 digitalnih ulaza (I1–I8) — za tastere, prekidače, senzore i povratnu informaciju sa mašine
- RJ45 Ethernet priključak za lokalnu mrežu
- Wi-Fi kao alternativni put, sa sopstvenom tačkom pristupa
- Web interfejs — uređajem se upravlja iz pregledača, bez instalacije ikakvog programa
- RS485 priključak (A/H i B/L) — za povezivanje u industrijsku magistralu
- Kućište za razvodni orman sa nosačem, priključci su vijčani
- ESP32 kao upravljački mikrokontroler
Zašto je Ethernet ovde prednost, a ne detalj
Uređaji koji rade samo na Wi-Fi-ju u industrijskom i kućnom okruženju imaju iste slabe tačke:
- Metalni orman guši signal. Ploča iza zatvorenih metalnih vrata često izgubi vezu, a upravo tu joj je mesto.
- Ruter se restartuje, menja se lozinka, menja se ruter. Svaki takav događaj traži ponovno podešavanje uređaja.
- Wi-Fi je deljeni resurs. Kada se mreža optereti, kašnjenje raste — a komanda releju treba da stigne odmah.
- Udaljeni objekat. Do pumpe, plastenika ili druge hale često već ide mrežni kabl, dok Wi-Fi tamo ne dopire.
Sa RJ45 priključkom ploča je običan mrežni uređaj: dobija adresu u vašoj mreži, vidi se iz svakog pregledača u toj mreži i radi jednako pouzdano kao i sve ostalo na kablu.
Upravljanje i integracija
Ploča nije gola razvojna ploča koju tek treba isprogramirati — dolazi sa gotovim firmverom i web interfejsom. Podržava:
- MQTT — standard za IoT: ploča se javlja na vaš broker i uklapa se u postojeći sistem bez posrednika
- Modbus — industrijski protokol, pa ploča može da radi rame uz rame sa PLC-om i SCADA nadzorom
- HTTP — upravljanje pozivima iz pregledača ili iz vašeg programa
- TCP/UDP — direktna komunikacija sa nadzornim sistemom
- CoAP — lagani protokol za uređaje sa malo resursa
- Task — zadaci i rasporedi koje ploča izvršava sama
- IP Watchdog — ploča prati da li je zadata adresa dostupna i, ako nije, sama restartuje uređaj preko releja
Za kućnu automatizaciju važno je da radi sa Home Assistant-om, Domoticz-om i openHAB-om, pa se osam releja i osam ulaza pojave u sistemu bez pisanja koda. Uz uređaj ide i SDK za one koji hoće sopstvenu integraciju.
IP Watchdog — mala funkcija koja rešava veliki problem
Watchdog periodično proverava da li neka adresa u mreži odgovara. Ako prestane, ploča na nekoliko sekundi isključi relej i ponovo ga uključi. Praktično: ruter ili server koji se „zaglavi“ restartuje se sam, bez odlaska na lice mesta. Za udaljene objekte, repetitore i nadzorne kamere to je najčešći razlog zbog kog se ovakva ploča i kupuje.
Tipične primene
- Automatski restart mrežne opreme — ruteri, repetitori, kamere, serveri
- Kućna i poslovna automatizacija — rasveta po zonama, grejanje, ventilacija
- Navodnjavanje — osam sekcija sa elektromagnetnim ventilima
- Plastenici i farme — pumpe, ventilacija i grejači, sa tasterima na ulazima za ručnu komandu
- Mala industrijska automatika — jeftinija zamena za PLC kada je potrebno osam izlaza i osam ulaza
- Nadzor i daljinsko upravljanje sa udaljenog objekta preko lokalne mreže
Kako se razlikuje od ostalih relejnih rešenja iz ponude
| Šta poredimo | DT-R008 (ova ploča) | Relejni modul 8 kanala | ESP8266 WiFi relej |
|---|---|---|---|
| Relejnih izlaza | 8 | 8 | 1 |
| Digitalnih ulaza | 8 | — | — |
| Ethernet (RJ45) | da | ne | ne |
| Wi-Fi | da | ne | da |
| Web interfejs | da, gotov | ne | da |
| Treba programirati | ne mora | da, uz zaseban mikrokontroler | ne mora |
| Home Assistant | da | preko svog kontrolera | uz podešavanje |
| MQTT / Modbus | da | ne | uz sopstveni firmver |
| RS485 | da | ne | ne |
Puštanje u rad
- Ploču montirajte u razvodni orman i dovedite napajanje na priključke V+ i V−.
- Za mrežni rad ubodite UTP kabl u RJ45; za bežični se povežite na tačku pristupa koju ploča sama pravi.
- U pregledaču otvorite adresu uređaja i prijavite se — fabrički podaci su odštampani na samoj ploči.
- Odmah promenite fabričku lozinku i, ako je moguće, dodelite ploči stalnu adresu u mreži.
- Potrošače vežite na relejne kontakte (NC-COM-NO), a tastere i senzore na ulaze I1–I8.
- Sve kanale isprobajte u praznom hodu pre nego što povežete prave uređaje.
Mora li uređaj na internet?
Ne. Radi u lokalnoj mreži, bez oblaka i bez pretplate. Internet je potreban samo ako želite pristup spolja — a i tada to rešavate svojim VPN-om, ne tuđim serverom.
Može li relej direktno da napaja motor ili grejač?
Zavisi od struje. Za jače potrošače relej se koristi kao komanda za kontaktor, a snagu vodi kontaktor. Relej koji stalno radi na granici svoje struje brzo strada.
Šta se dešava ako nestane mreža?
Zadaci koje ploča izvršava lokalno nastavljaju da rade — mreža je potrebna za komandu spolja i za nadzor, ne za samo izvršavanje.
Da li mogu i taster i aplikacija da upravljaju istim relejem?
Da — zato ploča i ima osam ulaza. Ručna komanda tasterom i komanda iz aplikacije mogu raditi paralelno, što je važno da uređaj ostane upotrebljiv i kada mreža nije dostupna.
Poručite online u Srbiji
Ploča je na lageru u Srbiji i šaljemo je kurirskom službom. Ako pravite sistem sa više zona ili vam treba automatski restart mrežne opreme, pišite nam — pomoći ćemo oko izbora i povezivanja. Poručite online u Srbiji.
