Četiri kanala AC regulacije koje kontroliše mikrokontroler
AC dimmer sa 4 kanala za DIN šinu je modul koji omogućava da Arduino, ESP32 ili drugi mikrokontroler plavno reguliše jačinu mrežnog napona na četiri odvojena kruga. Za razliku od klasičnog regulatora sa okretnim dugmetom, ovde jačinu ne zadaje čovek rukom nego program — po satnici, po senzoru osvetljenosti, iz aplikacije ili po scenariju.

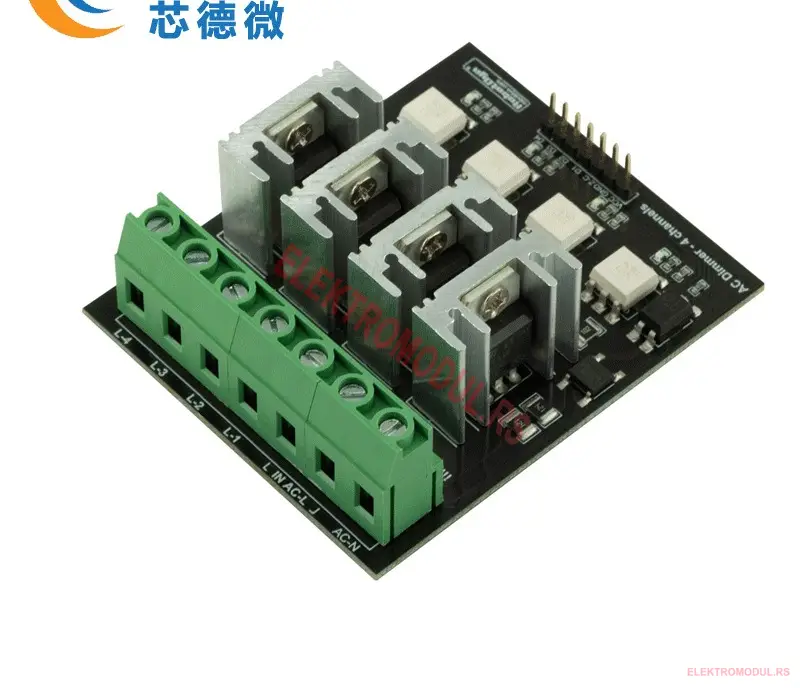

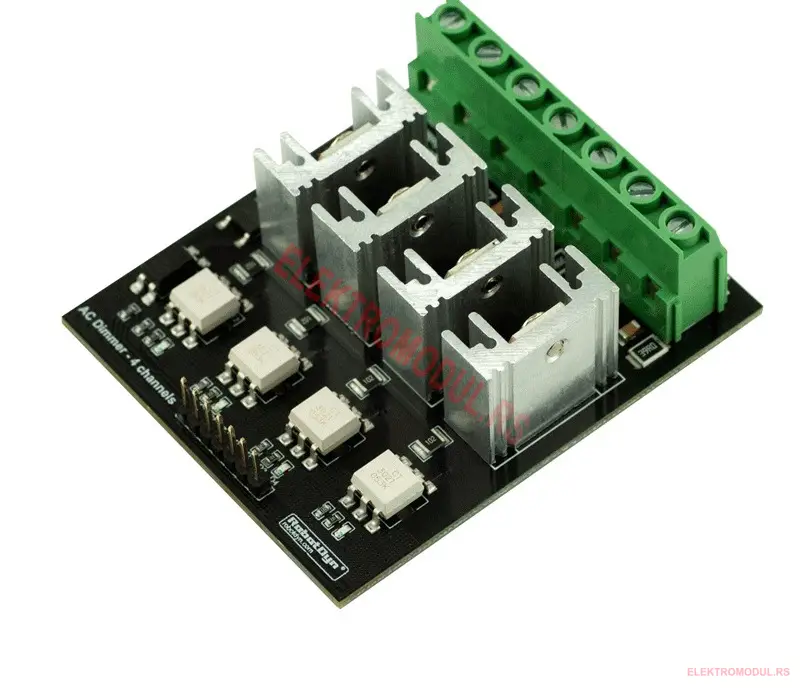

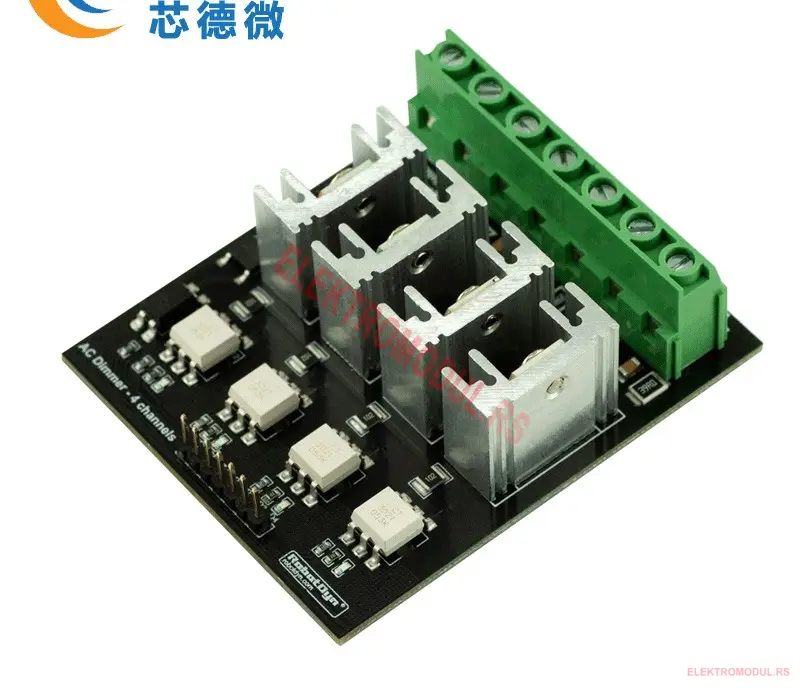

Modul je izveden kao ploča sa vijčanom priključnicom, dimenzija 72 × 60 mm, sa četiri triaka i aluminijumskim hladnjacima — po jedan za svaki kanal. Predviđen je za ugradnju u razvodni orman ili kućište, uz osigurač odgovarajuće vrednosti.
Priključci i upravljanje

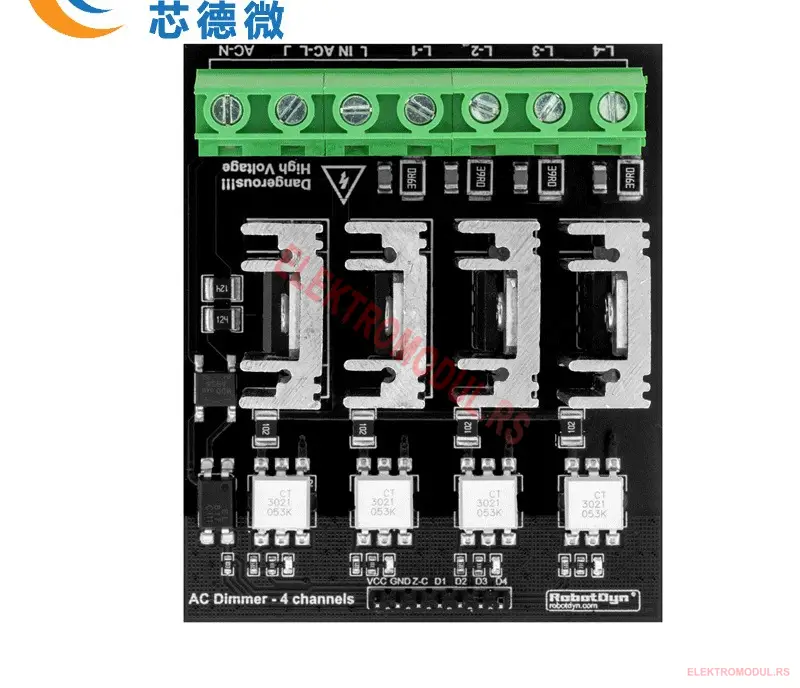

Sa strane jake struje, vijčana priključnica ima sedam pozicija: AC-N i AC-L za napajanje, L IN kao zajednički dovod i L-1, L-2, L-3, L-4 kao četiri regulisana izlaza.
Sa upravljačke strane su četiri signala prema mikrokontroleru:
- VCC — napajanje upravljačkog dela, radi sa 3,3 V i sa 5 V logikom, dakle i sa ESP32 i sa Arduinom
- GND — zajednička masa
- Zero-Cross — impuls pri svakom prolasku mrežnog napona kroz nulu
- Dimming — signal kojim se zadaje trenutak paljenja
Na ploči stoji i upozorenje „Dangerous!!! High Voltage“ — jaka struja je na samoj ploči i modul nikada ne sme ostati otvoren i dostupan rukom.
Šta znači „dimovanje“ naizmeničnog napona
Kod naizmeničnog napona jačina se ne reguliše smanjenjem napona, nego preskakanjem dela svake poluperiode. Modul prati kada mrežni napon prolazi kroz nulu i tek posle zadatog kašnjenja propušta struju do kraja poluperiode. Što je kašnjenje veće, to je propušteni deo manji i sijalica slabija.
Zato ovakav modul mora da ima detekciju nultog prolaza — bez nje regulacija bi treperila i bila nestabilna. Mikrokontroler dobija impuls na svakom prolasku kroz nulu i prema njemu odmerava trenutak paljenja.
Šta može da se dimuje, a šta ne
Ovo je najvažnije pre kupovine, jer ne podnosi svaki potrošač faznu regulaciju:
- Radi dobro: obične sijalice sa vlaknom, halogene sijalice, grejači, motori sa četkicama (bušilice, ventilatori sa univerzalnim motorom)
- Radi uslovno: LED i štedljive sijalice — samo ako su deklarisane kao dimabilne. Nedimabilne LED sijalice trepere, zuje ili ostaju na punoj jačini
- Ne radi: elektronska napajanja, indukcioni motori sa kondenzatorom, uređaji sa impulsnim napajanjem, transformatori bez odgovarajućeg opterećenja
Gde se koristi
- Pametna rasveta — četiri zone sa različitim nivoima, po scenariju ili satnici
- Restorani, hoteli i izlozi — automatsko prigušivanje uveče
- Plastenici i uzgoj — postepeno pojačavanje i gašenje osvetljenja umesto naglog
- Grejači — regulacija snage umesto uključi/isključi ciklusa
- Regulacija ventilatora sa univerzalnim motorom
- Home Assistant i ESPHome — četiri dimabilna svetla u sistemu iz jednog modula
Kako se razlikuje od naših ostalih regulatora
| Šta poredimo | AC dimmer 4 kanala DIN (ovaj) | AC regulator 4000 W | DC LED dimer 12/24 V |
|---|---|---|---|
| Kanala | 4 | 1 | 1 |
| Napon | mrežni 220 V | mrežni 220 V | 12 / 24 V DC |
| Ko zadaje jačinu | mikrokontroler | čovek, potenciometrom | čovek, potenciometrom |
| Montaža | DIN šina | kućište / ploča | ploča |
| Za koga | automatizacija | ručna regulacija | LED trake na 12/24 V |
Ako vam treba samo da rukom podesite jačinu jednog grejača ili sijalice, jeftiniji jednokanalni regulator radi posao. Ovaj modul ima smisla kada rasvetu vodi program.
Povezivanje sa Arduino ili ESP32 pločom
- Modul montirajte u razvodni orman na DIN šinu, uz osigurač odgovarajuće vrednosti.
- Mrežni napon dovedite na ulaz modula, a potrošače vežite na četiri izlazna kanala.
- Signalne linije povežite sa mikrokontrolerom: izlaz nultog prolaza na ulaz sa prekidom, a četiri upravljačke linije na digitalne izlaze.
- U Arduino IDE instalirajte biblioteku za faznu regulaciju sa detekcijom nultog prolaza (npr. RBDdimmer ili slična).
- Prvi test radite sa običnom sijalicom sa vlaknom, ne sa LED-om — tako odmah vidite da li regulacija radi ravnomerno.
Da li mogu da dimujem LED sijalice?
Samo one koje na pakovanju izričito pišu da su dimabilne. Nedimabilne LED sijalice na faznoj regulaciji trepere ili zuje, a mogu se i skratiti im vek.
Zašto sijalica zuji na srednjoj jačini?
Zujanje potiče od naglog uključenja struje u svakoj poluperiodi i najizraženije je oko polovine opsega. Kod sijalica sa vlaknom to je normalno; ako smeta, pomaže prigušni kalem ili prelazak na potrošač koji bolje podnosi faznu regulaciju.
Mogu li sva četiri kanala da rade punom snagom istovremeno?
Ukupno opterećenje modula deljeno je na kanale i ne sme se premašiti zbir. Snagu po kanalu i ukupnu snagu pogledajte na oznakama na samom modulu pre povezivanja.
Da li je bezbedno za početnike?
Modul radi sa mrežnim naponom. Povezivanje treba da radi osoba koja zna da radi sa 220 V, uz isključen osigurač, a modul mora biti u ormanu — nikada otvoren i dostupan rukom.
Zašto DIN šina menja stvar
Moduli za automatizaciju najčešće dolaze kao gole ploče, pa se u praksi završe zalepljeni u razvodnoj kutiji ili obešeni o kablove. To radi dok radi — dok se neko ne popne da menja osigurač i zakači žicu.
Kućište za DIN šinu rešava četiri stvari odjednom:
- Mrežni napon je zatvoren. Nema golih kontakata na dohvat ruke u ormanu.
- Mehanički je učvršćeno. Modul se ne pomera i ne visi o svojim žicama.
- Stoji uz osigurače. Zaštita, razvod i regulacija su na jednom mestu, a ne rasuti po objektu.
- Serviser razume šta gleda. Uredan orman je razlika između instalacije koja se održava i one koju svako sledeći raskopava iz početka.
Ako gradite kućnu automatizaciju koja treba da radi godinama, ovo nije kozmetika nego uslov da instalacija prođe pregled i da joj se posle može prići bez straha.
Poručite online u Srbiji
Modul je na lageru u Srbiji i šaljemo ga kurirskom službom. Ako niste sigurni da li vaši potrošači podnose faznu regulaciju, javite nam šta planirate da dimujete pre porudžbine. Poručite online u Srbiji.
