15-kanalni LED kontroler je elektronski DIY komplet namenjen za vežbu preciznog lemljenja SMD komponenti i razumevanje digitalnih kola. Ovaj komplet koristi integrisana kola CD4060 i 74HC138 za automatsko upravljanje 15 LED dioda različitim svetlosnim efektima.
Projekat je edukativan i vizuelno zanimljiv – idealan za studente elektrotehnike, tehničke škole, kao i hobiste koji žele da usavrše veštine rada sa SMD komponentama.
💡 Funkcije i princip rada:
-

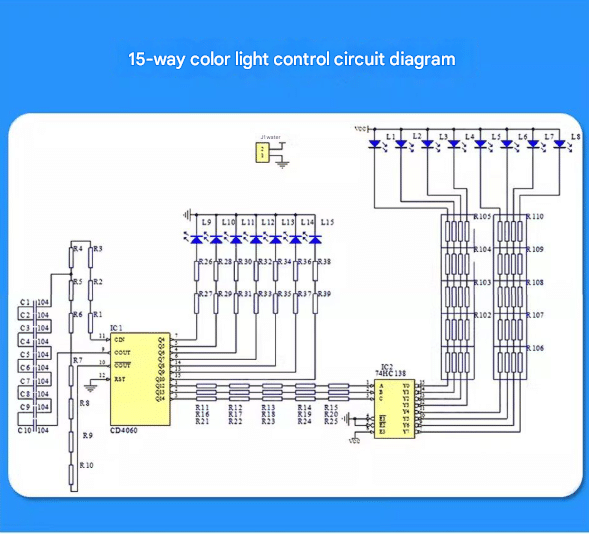

CD4060 generiše oscilaciju i broji impulse
-
Q4–Q10 daju različite frekvencije za LED diode L9–L15 (nasumično trepću)
-
Q12–Q14 idu na dekoder 74HC138, koji aktivira LED L1–L8 kao efekat tekućeg svetla
-
15 LED dioda vizuelno prikazuju ispravnost lemljenja i rad kola
🔧 Specifikacija proizvoda:
-
Tip: Digitalni LED kontroler sa 15 kanala
-
Radni napon: DC 5V
-
Glavna kola: CD4060 (brojač), 74HC138 (dekoder)
-
LED efekti: Trepćuće i tekuće svetlo (kombinovano)
-
Veličina PCB-a: 59 x 48 mm
-
Debljina PCB-a: 1.6 mm
-
Materijal: Fiberglas, duplostrana, premazana kalajom
-
Montaža: Isključivo SMD lemljenje
📋 Sadržaj kompleta:
-
Duplo presvučena štampana ploča
-
CD4060 integrisano kolo
-
74HC138 integrisano kolo
-
15 LED dioda (SMD)
-
Svi prateći otpornici, kondenzatori i konektori (SMD)
-
Šema kola i opis rada
✔️ Prednosti:
-
Odlična vežba za SMD lemljenje
-
Praktičan prikaz digitalne logike i sekvencijalnog osvetljenja
-
Atraktivni svetlosni efekti kao povratna informacija o ispravnosti montaže
-
Pogodno za nastavu elektronike, kurseve i hobiste
-
Visokokvalitetna ploča pogodna za višekratnu upotrebu i testiranje
⚠️ Napomene:
-
Komplet dolazi kao nesastavljen (SMD delovi u paketu)
-
Potrebna osnovna oprema za rad sa SMD komponentama (lemilica sa finim vrhom ili hot-air)
-
Ploča je dizajnirana za učenje – greške u lemljenju biće odmah vidljive po LED diodama
-
Radni napon 5V – ne povezivati na više bez zaštite
⚠️ Napomena:
Prilikom sastavljanja obratiti pažnju na polaritet komponenti (dioda, kondenzatora, LED, tranzistora). Pravilno orijentisanje čipa i fotootpornika je ključno za ispravno funkcionisanje. Testiranje funkcije se vrši pokrivanjem fotootpornika i podešavanjem potenciometra.
❗ Napomena: Trudimo se da opisi budu precizni, ali su moguće manje greške u tekstu oglasa. Pre kupovine proverite sve tehničke zahteve.
📦 Cena i dostupnost:
15-kanalni LED kontroler komplet dostupan je u Srbiji po povoljnoj ceni. Idealan je za studente, škole, radionice i sve ljubitelje elektronike.
🔹 Naručite komplet danas i usavršite veštinu SMD lemljenja uz svetlosne efekte – Cena Srbija!
