10S 42V BMS HXYP-10S-NN10 zaštitna ploča – Cena Srbija

10S 42V BMS HXYP-10S-NN10 je zaštitna ploča (Battery Management System) za 10 serijski povezanih litijum jonskih ćelija (18650, 3.7V). Namenjena je za ternary litijum baterije i pruža kompletnu zaštitu – balansiranje napona ćelija, zaštitu od prepunjavanja (4.2V po ćeliji), prekomernog pražnjenja, kratkog spoja i temperaturnu kontrolu.

Uz kontinuiranu struju pražnjenja od 15A i zaštitne limite do 30A, ploča je idealna za električne trotinete, Segway baterije, UPS napajanja i druge sisteme koji zahtevaju sigurnost i stabilnost.

⚠ Važne napomene:

1. Portovi: kod split porta punjenje i pražnjenje koriste odvojene priključke, kod zajedničkog porta isti.

2. Balansiranje: otpornici prazne ćelije visokog napona, dok se niskonaponske dopunjavaju, obezbeđujući stabilan rad baterijskog paketa.

3. Uparivanje ćelija:

   • Razlika u naponu ≤0.05V

   • Unutrašnji otpor ≤5mΩ

   • Razlika u kapacitetu ≤30mAh
     Time se postiže najbolja stabilnost i trajnost.

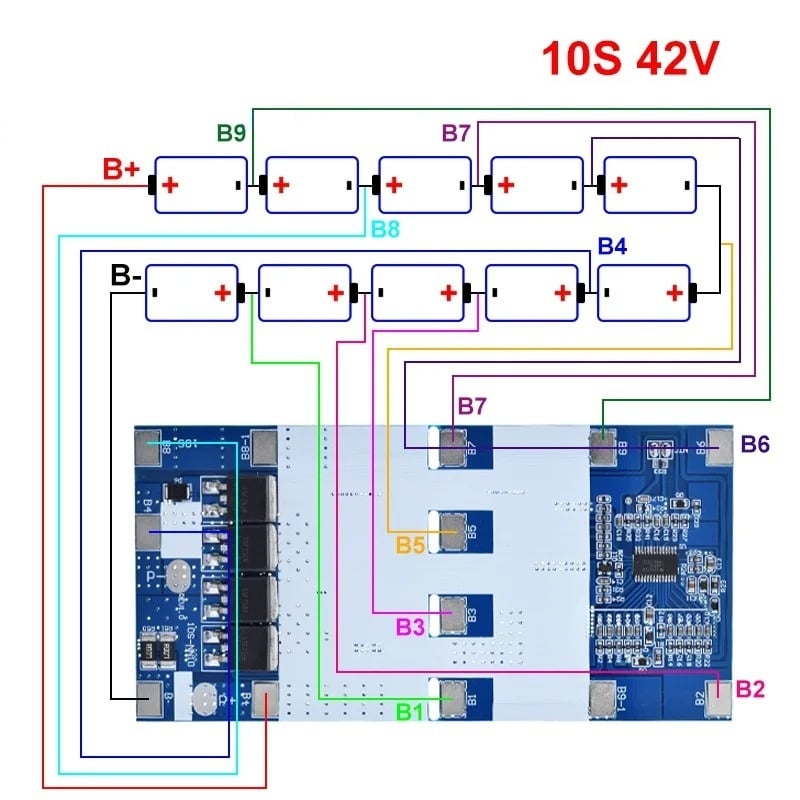

4. Povezivanje: ćelije se prvo povezuju paralelno, pa serijski. 18650 baterije moraju biti tačkasto zavarene niklovanim trakama.

5. Vrsta baterija: koristi se za ternary litijum 18650 (3.7V). Ne koristiti za LiFePO4 (3.2V).

🔧 Specifikacija proizvoda:

• Model: HXYP-10S-NN10

• Konfiguracija: 10S (10 ćelija u seriji)

• Nominalni napon paketa: 36V

• Maksimalni napon punjenja: 42V

• Kontinuirana struja pražnjenja: 15A ±2A

• Limit zaštite pražnjenja: 30A ±2A

• Kontinuirana struja punjenja: 10A ±2A

• Limit zaštite pri punjenju: 15A ±2A

• Zaštita od prepunjavanja: 4.2V ±0.025V po ćeliji (release 4.1V ±0.05V)

• Zaštita od pražnjenja: 2.8V ±0.05V po ćeliji (release 3.0V ±0.1V)

• Temperaturna zaštita: -10°C do +70°C

• Dimenzije: 136 × 65 × 6.3 mm

✅ Prednosti:

✔ Balansiranje ćelija i stabilan rad
✔ Zaštita od prepunjavanja, pražnjenja i kratkog spoja
✔ Radna struja 15A – pogodno za potrošače većeg opterećenja
✔ Kompaktne dimenzije za ugradnju u 18650 pakete
✔ Produžava vek trajanja baterijskog paketa

⚙ Preporučena upotreba:

• 🛴 Električni trotineti i Segway baterije

• 🔋 18650 baterijski paketi (10S)

• ⚡ UPS sistemi i rezervna napajanja

• 📡 Elektronski uređaji sa većom potrošnjom

• 🤖 DIY i profesionalni projekti

📦 Cena i dostupnost:

10S 42V BMS HXYP-10S-NN10 zaštitna ploča dostupna je u Srbiji. Pouzdano rešenje za sigurnost i balansiranje litijum baterija – Cena Srbija.
