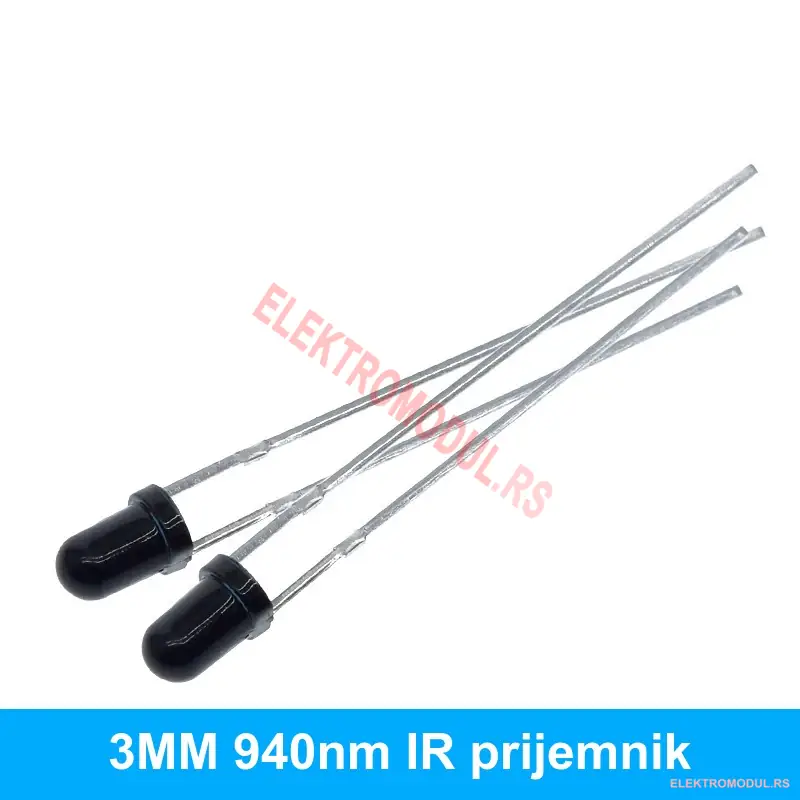

IR prijemna dioda 3mm 940nm, crna – Cena Srbija
IR prijemna dioda prečnika 3 mm, osetljiva na infracrveno svetlo talasne dužine 940 nm. Crno kućište propušta infracrveno, a zaustavlja vidljivo svetlo, pa dioda reaguje na signal IR predajnika, a ne na sobno osvetljenje.
Radi u paru sa IR predajnom diodom 940 nm: predajnik šalje snop, a prijemnik javlja da li snop stiže do njega – tako se prave svetlosne barijere, brojači prolaza i detektori prepreka.
Granični parametri (Ta = 25 °C)
| Prečnik sočiva | 3 mm |
|---|---|
| Talasna dužina | 940 nm |
| Boja kućišta | crna |
| Snaga disipacije | najviše 70 mW |
| Struja u provodnom smeru | najviše 30 mA |
| Inverzni napon | najviše 5 V |
| Vršna impulsna struja | najviše 75 mA |
| Lemljenje | 260 °C, najviše 5 s |
| Radna temperatura | −25 do +70 °C |
| Temperatura skladištenja | −25 do +80 °C |
| Mere | Ø 3,0 mm, visina tela 5,2 mm, obod Ø 4,0 mm, razmak nožica 2,54 mm |
Povezivanje
- Nožica 1 je anoda, nožica 2 katoda (po crtežu proizvođača).
- Prijemna dioda se najčešće vezuje inverzno – katoda prema plusu, anoda preko otpornika ka masi. Napon na otporniku raste kad IR svetlo padne na diodu.
- Taj napon vodite na analogni ulaz mikrokontrolera ili na komparator.
- Prijemnik i predajnik postavite jedan naspram drugog (barijera) ili jedan pored drugog, okrenute ka predmetu (refleksija).
Ovo nije prijemnik za daljinske upravljače – on ne dekodira modulisan signal od 38 kHz. Za daljinski upravljač uzmite gotov IR prijemnik 38 kHz iz tabele ispod.
Poređenje sa srodnim IR komponentama
| Slika | Proizvod | Namena | Korpa |
|---|---|---|---|
 |
IR predajna dioda 3mm 940nm, infracrvena LED, providna – Cena Srbija | IR predajna dioda 3 mm, 940 nm – par za ovaj prijemnik | 🛒 U korpu |
 |
Infracrvena emisiona dioda IR928-6C-F 940nm – Cena Srbija | IR predajna dioda 940 nm (IR928-6C-F) | 🛒 U korpu |
 |
IR Prijemnik 38 kHz za Daljinske Upravljače – Cena Srbija | IR prijemnik 38 kHz za daljinske | 🛒 U korpu |
 |
IR prijemnik VS1838B 38kHz Arduino – Cena Srbija | IR prijemnik VS1838B 38 kHz | 🛒 U korpu |
 |
TCRT5000L infracrveni optički senzor foto prekidač | Cena Srbija | TCRT5000 – predajnik i prijemnik u jednom kućištu | 🛒 U korpu |
 |
IR prijemna dioda 3mm 940nm, crna – Cena Srbija (ova strana) | IR prijemna dioda 3 mm, 940 nm | 🛒 U korpu |
Česta pitanja
Zašto ne svetli kad je uključim?
Ovo je prijemnik, ne LED – ne emituje svetlo, samo reaguje na infracrveno svetlo od predajnika.
Mogu li je koristiti sa predajnikom druge talasne dužine?
Najbolje radi sa predajnikom od 940 nm; sa drugim talasnim dužinama osetljivost je manja.
