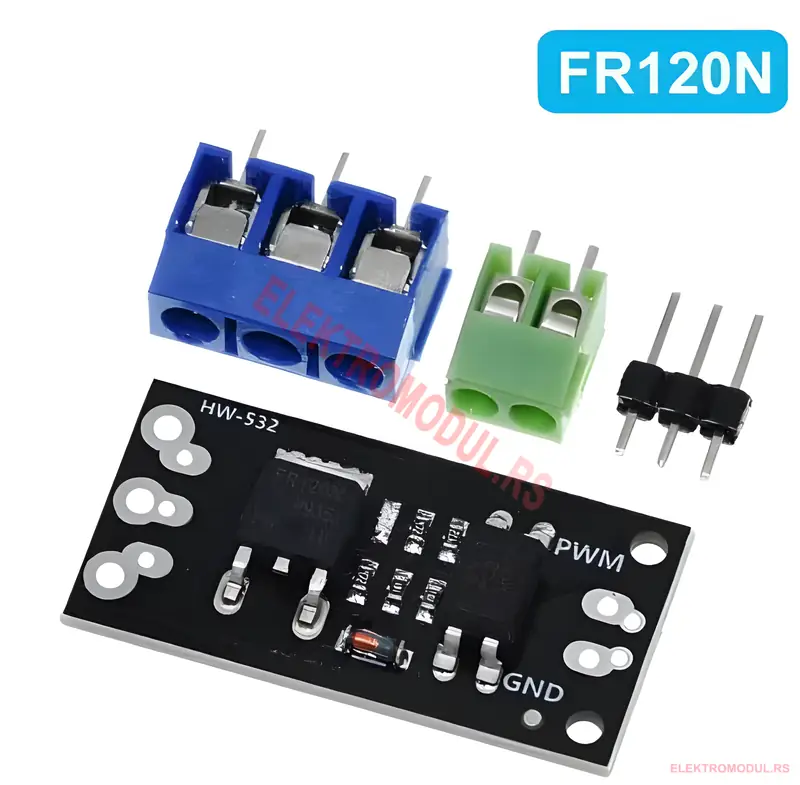

FR120N Izolovani MOSFET Modul 100V 9.4A — Cena Srbija

FR120N izolovani MOSFET modul je elektronski prekidač koji koristi MOSFET tranzistor FR120N za upravljanje velikim opterećenjima pomoću malog upravljačkog signala od 3.3V ili 5V. Zahvaljujući optičkoj izolaciji između upravljačke i izvršne strane, ovaj modul pruža pouzdanu zaštitu vaše elektronike od smetnji i povratnih struja.

Zašto odabrati FR120N MOSFET modul?

Klasični elektromagnetni releji imaju pokretne delove koji se vremenom habaju, stvaraju iskru i reaguju sporo. MOSFET modul nema pokretne delove — prebacivanje se vrši elektronski, u mikrosekundama. To ga čini idealnim za PWM regulaciju brzine motora, upravljanje LED trakama i sve aplikacije gde je potrebno brzo i tiho prebacivanje.

Tehničke specifikacije FR120N modula

• MOSFET: FR120N (N-kanal)
• Maksimalni napon (VDS): 100V
• Maksimalna struja (ID): 9.4A
• Upravljački napon: 3.3V ili 5V (kompatibilno sa Arduino, ESP32, STM32)
• Izolacija: Optokapler između upravljačke i izvršne strane
• Dimenzije PCB: 23mm × 16mm
• Montažne rupe: 2 komada, prečnik 2mm, razmak 8mm
• Upravljačka strana: Lemni padovi za pin header ili terminal
• Izlazna strana: Lemni padovi za terminal ili direktno lemljenje žice

Kako funkcioniše izolovani MOSFET modul?

Modul koristi optokapler koji fizički razdvaja stranu mikrokontrolera od strane opterećenja. Kada Arduino ili drugi mikrokontroler postavi HIGH signal na upravljački pin, optokapler aktivira MOSFET koji propušta struju kroz opterećenje. Optička izolacija štiti mikrokontroler od elektromagnetnih smetnji koje stvaraju motori, solenoidi i drugi induktivni potrošači.

Primena FR120N MOSFET modula

• PWM regulacija brzine DC motora — glatko podešavanje brzine bez gubitaka
• Upravljanje LED trakama — dimovanje 12V ili 24V LED rasvete
• Elektromagnetni ventili — upravljanje solenoidnim ventilima u sistemima navodnjavanja
• Grejači i Peltier elementi — kontrola temperature
• Zamena za relej — tiho, brzo i bez habanja kontakata

Povezivanje sa Arduino platformom

Povezivanje je jednostavno — upravljačka strana ima dva pina: signal (SIG) i masa (GND). Signal pin se povezuje na bilo koji digitalni ili PWM izlaz Arduina. Na izvršnoj strani, jedan terminal ide na + pol napajanja opterećenja, a drugi na opterećenje (motor, LED traka, ventil). Masa napajanja opterećenja se povezuje direktno na opterećenje.

Dostupne varijante MOSFET modula

Ovaj tip modula dolazi sa različitim MOSFET tranzistorima za različite potrebe:

• FR120N: 100V / 9.4A — za napone do 100V
• LR7843: 30V / 161A — za velike struje pri niskim naponima
• AOD4184: 40V / 50A — univerzalan izbor za 12V/24V sisteme

FR120N MOSFET modul je odličan izbor za projekte gde je potrebna pouzdana kontrola opterećenja sa izolacijom.
