ESP32 Adapter za Programiranje ESP32-WROVER — Cena Srbija

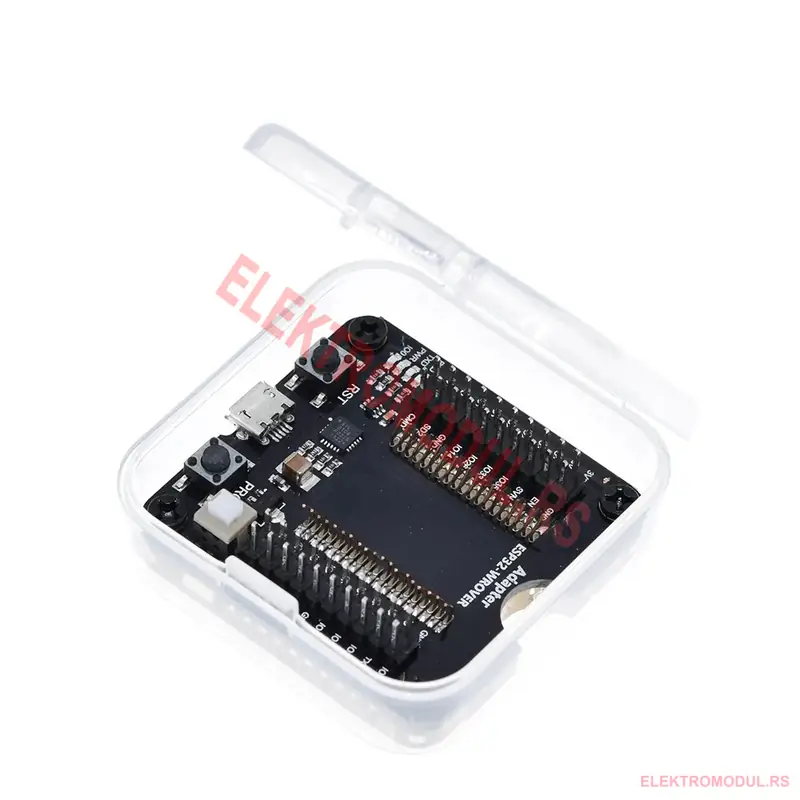

ESP32 adapter za programiranje je test ležište (burning fixture) namenjeno za upisivanje firmvera i testiranje golih ESP32-WROVER modula. Modul se postavi u dvoredno (dva reda) podnožje, poveže Micro-USB kabl i odmah flešuje — bez lemljenja i dodatnog ožičenja. Na ploči se nalazi CP2104 USB-serijski čip, PROG i RST tasteri, prekidač napajanja i LED indikatori, a svi IO pinovi su izvedeni pa adapter može poslužiti i kao minimalna razvojna ploča.
Čemu služi ovaj ESP32-WROVER adapter
Goli ESP32-WROVER moduli nemaju USB konektor ni logiku za ulazak u boot režim, a zbog dodatnog PSRAM-a imaju raspored pinova koji zahteva odgovarajuće podnožje. Ovaj adapter pruža USB-serijsku komunikaciju preko CP2104 čipa, PROG i RST tastere za prebacivanje u režim programiranja i stabilno 3.3V napajanje. Dvoredno podnožje precizno prihvata ESP32-WROVER modul, što ga čini idealnim za programere, servisere i malu serijsku proizvodnju (batch burning).
Tehničke specifikacije
| Parametar | Vrednost |
|---|---|
| Namena | programiranje (burning) i test ESP32-WROVER modula |
| Podržani moduli | ESP32-WROVER (i WROVER-B / WROVER-IB varijante) |
| Podnožje | dvoredno (dva reda) test ležište |
| USB-serijski čip | CP2104 |
| USB konektor | Micro-USB |
| Tasteri | PROG (program) i RST (reset) |
| Indikatori | napajanje, programiranje, serijski TX/RX |
| Napajanje | 5V (USB) → 3.3V za modul |
| IO pinovi | svi izvedeni — koristivo kao minimalna dev ploča |
| Pakovanje | u zaštitnoj plastičnoj kutiji |
Ključne prednosti
- Dvoredno podnožje — precizan prihvat ESP32-WROVER modula bez lemljenja.
- CP2104 USB-serijski čip — pouzdana komunikacija i veće brzine flešovanja.
- PROG i RST tasteri — lak ulazak u boot režim.
- Svi IO izvedeni — može poslužiti kao minimalna razvojna ploča.
- Batch burning — pogodno za serijsko upisivanje firmvera.
- Zaštitna kutija — uredno odlaganje i transport.
Za šta se koristi
- Upisivanje firmvera (Arduino, ESP-IDF, Tasmota, ESPHome) u ESP32-WROVER module.
- Testiranje i razvoj pre ugradnje modula u sopstvenu pločicu.
- Mala serijska proizvodnja IoT uređaja zasnovanih na ESP32-WROVER.
- Servisiranje i reprogramiranje postojećih WROVER modula.
Šta vam je još potrebno
| ESP32-WROVER adapter (ovaj proizvod) | ESP32 adapter za WROOM-32 | ESP8266 adapter za programiranje | ESP-WROOM-32 modul |
|---|---|---|---|
| WROVER, dvoredno ležište | WROOM-32, troredno ležište | ESP-12F/12S/07S | goli ESP32 modul za ugradnju |
| CP2104, Micro-USB | CP2102, Micro-USB | CP2104, Micro-USB | — |
Za različite serije ESP modula postoje odgovarajući adapteri — izaberite onaj koji odgovara vašem modulu. Adapter služi za programiranje, dok se moduli kupuju posebno.
Kako se koristi
- Postavite ESP32-WROVER modul u dvoredno podnožje, pazeći na orijentaciju.
- Povežite adapter na računar Micro-USB kablom za prenos podataka.
- U alatu za flešovanje izaberite COM port (CP2104 drajver).
- Držite PROG taster i kratko pritisnite RST da uđete u boot režim, pa otpustite PROG.
- Pokrenite upis firmvera; LED indikator prikazuje status programiranja.
Često postavljana pitanja (FAQ)
Koje module podržava ovaj adapter?
Namenjen je za ESP32-WROVER module (uključujući WROVER-B/IB). Podnožje je dvoredno.
Koji USB čip koristi?
Koristi CP2104 USB-serijski čip; po potrebi instalirajte CP210x drajver na računaru.
Po čemu se razlikuje od WROOM-32 adaptera?
WROVER moduli imaju drugačiji raspored i dodatni PSRAM, pa koriste dvoredno podnožje. Za WROOM-32 module koristite odgovarajući WROOM-32 adapter.
Da li modul dolazi uz adapter?
Ne, ESP32-WROVER modul se kupuje posebno. Adapter služi samo za programiranje i testiranje.
