Data Logger SD Card Shield za Arduino UNO — Cena Srbija

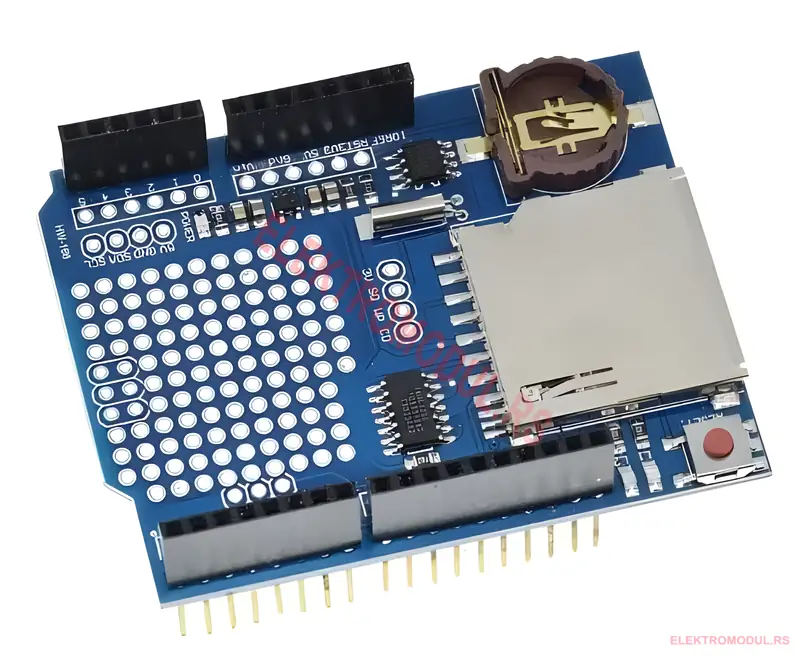

Data Logger Shield kombinuje slot za SD karticu i RTC (Real Time Clock) čip na jednoj ploči koja se montira na Arduino UNO. Omogućava snimanje podataka sa senzora na SD karticu sa tačnim vremenskim oznakama. Idealan za meteo stanice, monitoring sisteme i naučne eksperimente gde je potrebno dugotrajno prikupljanje podataka.
Tehničke specifikacije Data Logger Shield
- SD kartica: MicroSD ili SD slot (FAT16/FAT32)
- RTC čip: DS1307 sa baterijskim backup-om (CR1220)
- Komunikacija SD: SPI (pinovi 10, 11, 12, 13)
- Komunikacija RTC: I2C (A4, A5)
- Kompatibilnost: Arduino UNO R3, MEGA
- LED indikacija: LED za aktivnost SD kartice
- Prototipna zona: Prostor za lemljenje dodatnih komponenti
Kako koristiti Data Logger?
Arduino čita podatke sa senzora (temperatura, vlažnost, pritisak…), uzima trenutno vreme sa RTC čipa i zapisuje liniju u CSV fajl na SD kartici. Format zapisa: „2026-03-05,14:30:00,22.5,65.3,1013.2″. SD kartica se zatim vadi i podaci se analiziraju na računaru u Excel-u ili drugom programu.
Primena Data Logger Shield-a
- Meteo stanice: Dugotrajno snimanje temperature, vlažnosti i pritiska
- Monitoring energije: Beleženje potrošnje struje tokom dana
- Naučni eksperimenti: Prikupljanje podataka za laboratorijske radove
- Poljoprivreda: Praćenje uslova u stakleniku (temp, vlažnost, osvetljenost)
- GPS tracking: Snimanje GPS koordinata i brzine
Potrebne biblioteke
SD biblioteka (ugrađena u Arduino IDE) za pristup kartiici, RTClib (Adafruit) za čitanje vremena. Inicijalizujte SD karticu sa SD.begin(10), otvorite fajl sa SD.open(), upišite liniju i zatvorite fajl. RTC se inicijalizuje jednom sa tačnim vremenom, a baterija ga održava i kad je Arduino isključen.
Data Logger Shield je kompletno rešenje za snimanje senzorskih podataka na SD karticu. Poručite online u Srbiji.
