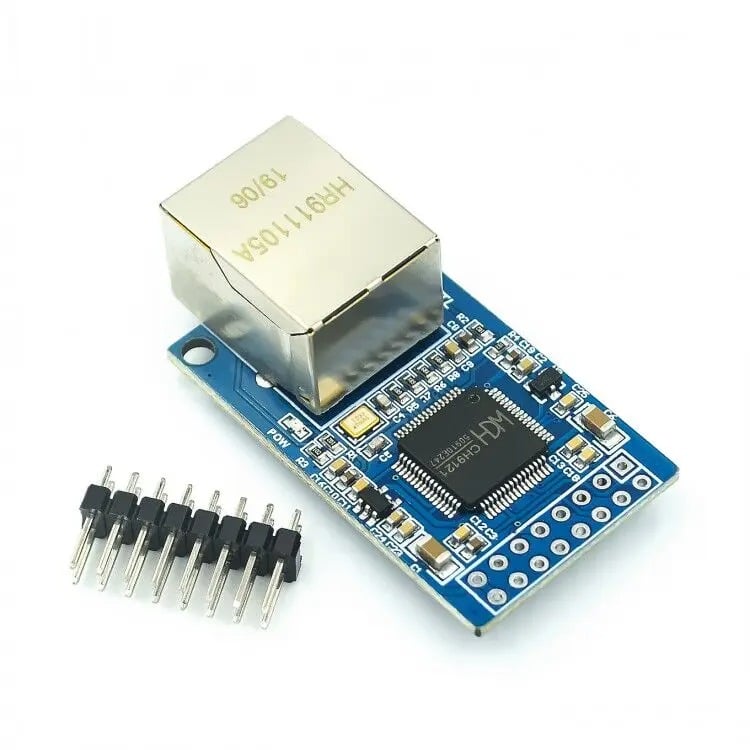

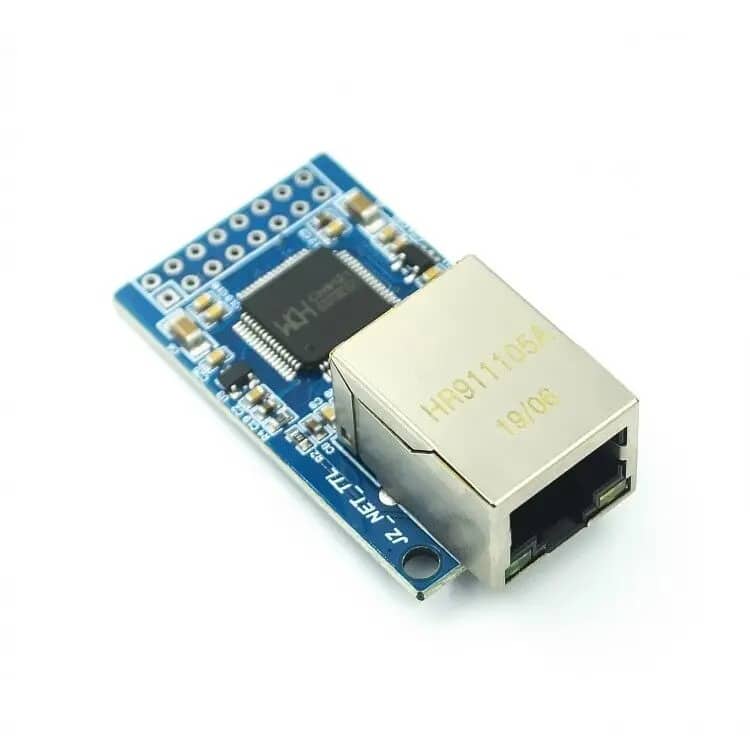

CH9121 UART na Ethernet modul 3.3V/5V, RJ45, TCP/IP, RS485, STM32 i Arduino podrška. Industrijska primena i automatizacija. Cena Srbija.

CH9121 UART Serial Port to Ethernet modul omogućava transparentnu konverziju serijske komunikacije (TTL/RS485) u Ethernet (TCP/IP) mrežu.
Kompaktan modul se koristi za povezivanje mikrokontrolera (STM32, Arduino, 51 MCU) i drugih serijskih uređaja u lokalnu mrežu ili internet sistem.

Podržava DHCP automatsko dobijanje IP adrese, kao i TCP_Client mod za jednostavno povezivanje sa udaljenim serverima. Namenjen je za industrijsku automatizaciju, IoT projekte i mrežno nadgledanje.

🔧 Specifikacija:

• Broj portova: 1 Ethernet (RJ45), 1 TTL serijski port

• Ethernet: 10/100Mbps, RJ45 interfejs, 2KV izolacija

• Serijski interfejs: TTL, 2.54mm pin, nivo 3.3V/5V

• Baud rate: 300–921600bps

• Data bits: 5, 6, 7, 8, 9

• Stop bits: 1, 2

• Checksum: none, odd, even

• Keš memorija: 6K (Ethernet), 2K (serijski port)

• Protokoli: IP, ARP, TCP, UDP, ICMP, IGMP, DHCP

• Napajanje: DC 3.3V ili 5V (≥200mA)

• Potrošnja: <1W

• Radna struja: ~200mA @ 5V

• Radna temperatura: -40°C do +85°C

• Skladištenje: -55°C do +125°C

• Dimenzije: 43 × 25.5 mm

📌 PINOUT (glavne funkcije):

1. RESET – fabričko resetovanje

2. DIR – RS485 kontrola smera

3. TCPCS – TCP client status pin

4. RUN – status modula (2Hz signal)
   6/14. 3.3V – ulaz napajanja
   8/16. 5V – ulaz napajanja

5. RXD – serijski ulaz (3.3V/5V kompatibilan)

6. TXD – serijski izlaz (3.3V/5V kompatibilan)

7. CFG – konfiguracija serijskog porta

8. RSTI – resetabilni pin sa pull-up otpornikom

✅ Prednosti:

✔ Transparentna konverzija UART ↔ Ethernet (TCP/IP)
✔ Podržava DHCP automatsku IP dodelu
✔ Visoke brzine prenosa (do 921600bps)
✔ Kompatibilnost sa STM32, 51 MCU, Arduino
✔ Industrijska upotreba – stabilan i pouzdan rad
✔ Niska potrošnja i širok temperaturni opseg

⚙ Preporučena upotreba:

• 🤖 Industrijska automatizacija

• 📡 IoT sistemi i mrežni senzori

• 🛠 Integracija STM32, Arduino i drugih mikrokontrolera

• ⚡ Serijski uređaji u Ethernet mreži

• 🔌 Daljinsko upravljanje i nadgledanje

📦 Cena i dostupnost:

CH9121 UART na Ethernet TCP/IP mrežni modul (3.3V/5V) dostupan je u Srbiji.
Pouzdano rešenje za povezivanje serijskih uređaja u mrežu – Cena Srbija.
