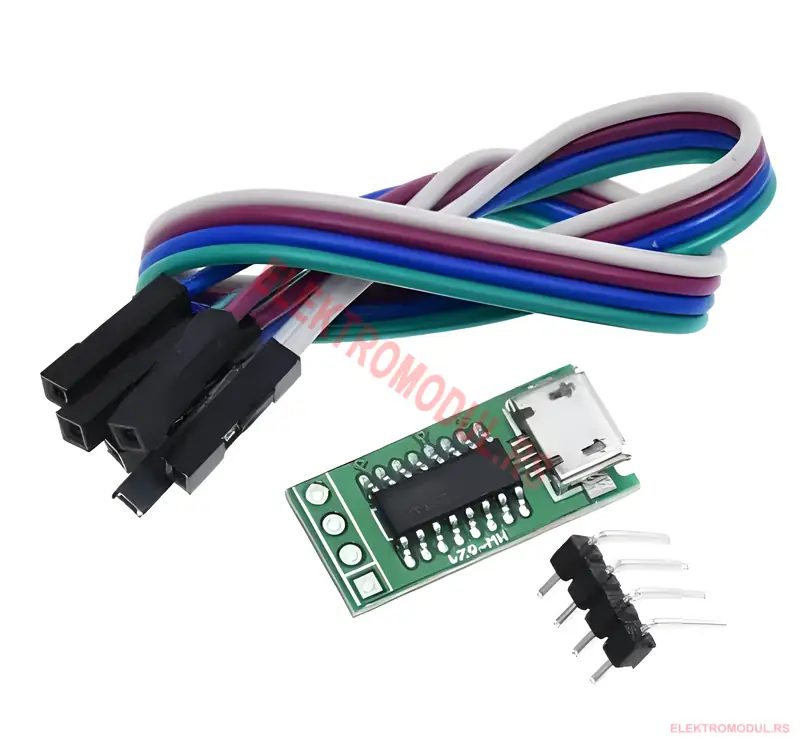

CH340C Micro USB na TTL Serial Port ISP Download Module 5V

Uvod

Veoma male veličine serijski modul USB na TTL, modul koristi Micro USB interfejs, kompatibilan sa Za Android kabl za prenos podataka, širinu modula i za širinu utikača za Android data kabl, direktno umetnut u podatkovnu liniju Micro USB utikač za upotrebu, vrlo mali i zgodan. U poređenju sa upotrebom muškog USB konektora tipa A, direktno priključenog na računar na modulu USB to TTL, ovaj modul je pogodniji za povezivanje razvojne ploče i drugih serijskih uređaja.

Modul zasnovan na CH340C čipu i CH340G, CH340T čip pogonu potpuno isti. Modul se može koristiti za mikrokontroler STC i drugu podršku za program za serijsko preuzimanje programa za preuzimanje mikrokontrolera ili kao serijska komunikaciona linija računara i mikrokontrolera, stabilan i pouzdan.

Karakteristike proizvoda

1) Čip: CH340C
2) Radni napon: 5V ili 3,3V
3) Bit podataka: 5bit, 6Bit, 7bit, 8bit
4) zaustavni bitovi: 1,2
5) Verifikacija: neparan, paran, ne, Označi, razmak
6) Brzina prenosa: 50 ~ 2MHz
7) Osigurač za ograničenje struje: 500ma
8) Operativni sistem: Vindovs kp, vin7,8,10
9) Radna temperatura: -40 ℃ ~ 85 ℃
10) Veličina: 10,4 mm k 28,5 mm

1) IC upravljački program

CH340 je adapter za USB sabirnicu za postizanje USB-a u serijski ili USB za port za štampanje.
CH340 ugrađeni nezavisni bafer primopredajnika, podrška za simpleksnu, poludupleksnu ili full dupleks asinhronu serijsku komunikaciju. Serijski podaci uključuju jedan startni bit na niskom nivou, 5, 6, 7 ili 8 bitova podataka, jedan ili dva visokobitna bitova i podržavaju neparni paritet / parnost / proveru zastavice / prazno testiranje.
CH340 podržava uobičajenu brzinu prenosa podataka u komunikaciji: 50,75,100,110,134.5,150,300,600,900,1200,1800,2400,3600,4800,9600,14400,19200,28800,33600,38400,56000, Lt; / RTI> i & lt; RTI ID = 0.0>

2) napajanje razvojne ploče

Sledeće su iste kao i „
CH340 čip podržava naponski napon od 5V ili 3.3V. Kada se koristi radni napon od 5V, CH340 čip VCC pin ulazi u napajanje od 5V, a V3 pin treba da bude spoljni kapacitet kondenzatora za odvajanje snage 0,1 uF. Kada se koristi radni napon od 3,3 V, pin V3 čipa CH340 treba povezati sa VCC pinom, dok spoljni ulazni izvor napajanja 3,3 V i čip CH340 priključeni na druge krugove ne mogu preći radni napon od 3,3 V.
Zadani modul je 5V radni napon, napon čipa sa USB interfejsa, ako želite da se prebacite na 3,3V radni napon, potrebno je da vratite modul 5V, 3,3V tačka za odabir radnog napona da biste se prebacili na srednju tačku i drugu tačku kratkog spoja . U ovom trenutku treba VCC stopala do modula ulaznog napajanja 3.3V, modul može raditi.
