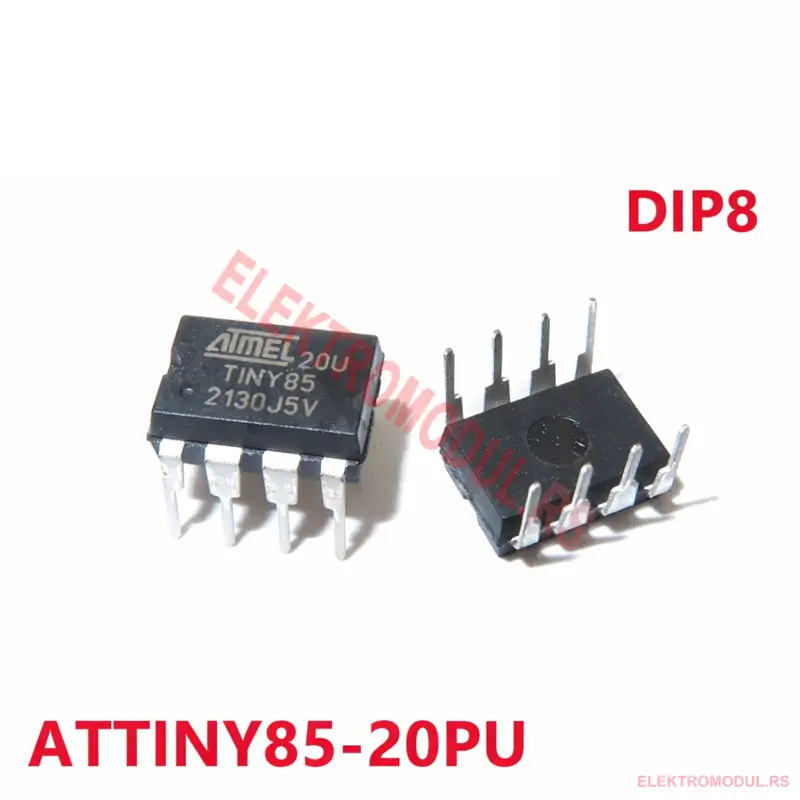

ATTINY85-20PU ATTINY85 20PU in-line DIP-8 MCU 8-bit micro-control -MCU – Cena Srbija

Specifikacija i glavne karakteristike

• Arhitektura: 8‑bit AVR (Microchip/Atmel)
• Pakovanje: PDIP‑8 (in‑line DIP‑8, through‑hole)
• Takt: do 20 MHz uz eksterni clock; interni RC tipično 8 MHz
• Napon napajanja: 2.7–5.5 V (za 20 MHz preporučeno 5 V)
• Memorija: 8 KB Flash, 512 B SRAM, 512 B EEPROM
• GPIO: do 6 digitalnih linija
• ADC: 10‑bit, više kanala
• PWM: do 3 PWM kanala preko tajmera
• Interfejs: USI modul (I2C/TWI, SPI‑kompatibilno)
• Bezbednost i ušteda: watchdog, brown‑out detekcija, sleep modovi
• Radna temperatura: industrijski opseg (proveriti varijantu u datasheet‑u)
• Alati: Arduino IDE (ATTinyCore), avr‑gcc, Microchip Studio

Podaci su informativni. Za precizne električne karakteristike, tajmere i granice napona/temperature, obavezno konsultujte zvanični datasheet proizvođača naveden u odeljku Dokumentacija.

Prednosti i upotreba u praksi

Ključne tehničke prednosti

• Malo kućište DIP‑8 omogućava jednostavno prototipovanje i ručno lemljenje.
• Niska potrošnja uz više sleep režima – odličan za baterijske i IoT čvorove.
• USI modul pokriva tipične serijske protokole (I2C/TWI, SPI‑kompatibilno).
• Fleksibilan clock (interni/eksterni) i pouzdano izvođenje na 20 MHz uz 5 V.

Tipične primene

• Senzorski naperi, bežični tagovi, pametni prekidači i tasteri
• LED kontroleri, PWM dimovanje, audio i DIY efekti
• Mala automatizacija, merenje i regulacija
• Edukacija i brzi prototipi kada su veličina i cena ključni

U srednjem rangu projekata gde su bitni kompaktno kućište i pouzdan rad, ATTINY85-20PU ATTINY85 20PU in-line DIP-8 MCU 8-bit micro-control -MCU pruža odličan balans resursa i jednostavnosti integracije.

Programiranje, pinout i povezivanje

1. Programiranje preko ISP: USBasp/USBtinyISP ili Arduino kao ISP. U Arduino IDE instalirajte ATTinyCore i izaberite ATtiny85.
2. Napajanje: 5 V za rad na 16–20 MHz; 3.3 V za baterijske projekte sa nižim taktom.
3. Decoupling: postavite 100 nF keramički kondenzator blizu VCC–GND pinova.
4. Eksterni clock: za 16–20 MHz koristite eksterni izvor i podesite fuse bitove.
5. USI komunikacija: I2C/TWI i SPI‑kompatibilni režimi dostupni kroz biblioteke (npr. Wire/SPI u Arduino okruženju).

Savet: Ako prelazite sa većih AVR/ARM MCU‑a, planirajte memoriju pažljivo (8 KB Flash). Modularni kod i optimizacija kompajlera (-Os) pomažu da se uklopite u resurse.

FAQ – Česta pitanja

Da li je kompatibilan sa Arduino okruženjem?

Da. Instalirajte ATTinyCore u Arduino IDE, izaberite ATtiny85 i odgovarajući clock, pa programirajte preko ISP programatora.

Da li radi na 3.3 V?

Radi stabilno na 3.3 V uz niže frekvencije. Za 20 MHz preporučuje se napajanje 5 V, u skladu s datasheet‑om.

Koliko PWM i ADC kanala je dostupno?

Do 3 PWM kanala (preko tajmera) i 10‑bitni ADC sa više ulaza, dovoljno za tipične upravljačke i merne zadatke.

Koja je razlika između DIP‑8 i SMD verzije?

DIP‑8 (PDIP) je krozrupan i lak za breadboard/ručno lemljenje. SMD verzija je manja, pogodna za automatizovanu montažu.

Tehnička dokumentacija

• Microchip ATtiny85 proizvodna strana: microchip.com/attiny85
• ATtiny25/45/85 datasheet (PDF): zvanični datasheet

Zaključak

Ako vam je potreban pouzdan, ekonomičan i lako programibilan MCU, ATTINY85-20PU ATTINY85 20PU in-line DIP-8 MCU 8-bit micro-control -MCU je odličan izbor.
