AO3400 SOT23 AO3400A SOT-23 A09T SOT MOS FET tranzistor — Cena Srbija

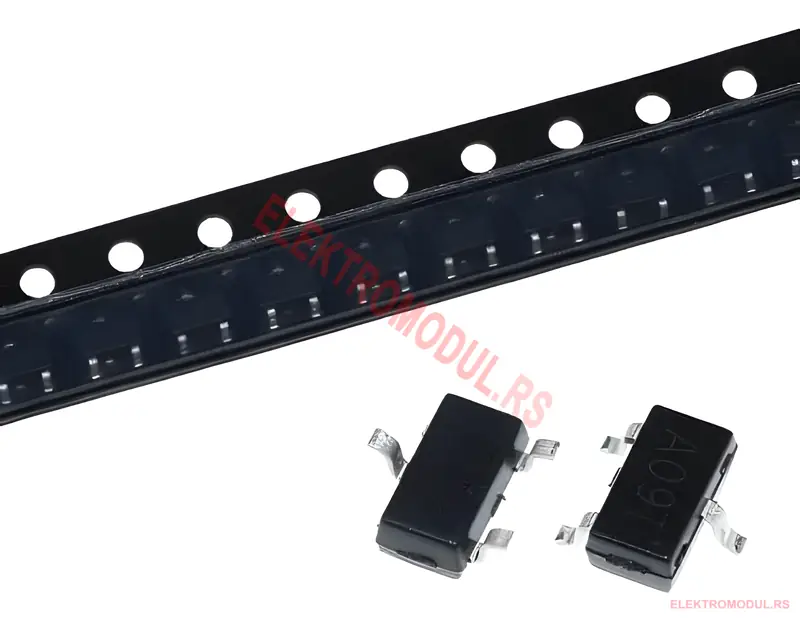

AO3400 je N-Channel MOSFET tranzistor u SOT-23 kućištu sa maksimalnim naponom drain-source od 30V i strujom do 5.7A. Sa otpornošću u provođenju (Rds_on) od svega 32mΩ, ovaj MOSFET omogućava efikasno prekidanje sa minimalnim gubicima toplote — idealan za SMD prekidanje, LED drajveri, DC-DC konvertori.
N-Channel MOSFET AO3400 je pouzdana komponenta za projekte od Arduino hobija do industrijskih sistema. SOT-23 kućište omogućava laku montažu i efikasno odvođenje toplote sa opcionalnim hladnjakom za aplikacije veće snage.
Tehničke specifikacije — AO3400
| Parametar | Vrednost |
|---|---|
| Model | AO3400 |
| Tip | N-Channel Enhancement Mode MOSFET |
| Kućište | SOT-23 |
| Vds (max) | 30V |
| Id (max kontinualno) | 5.7A |
| Rds(on) | 32mΩ |
| Vgs (max) | ±20V |
| Vgs(th) | 2-4V (tipično) |
| Radna temperatura | -55°C do +175°C |
Zašto AO3400?
- Niska Rds(on) = 32mΩ — manje toplote pri provođenju, veća efikasnost, manje zagrevanje
- 30V maksimalni napon — bezbedan rad sa naponima daleko ispod limita
- 5.7A maksimalna struja — dovoljna rezerva za motore, grejače i LED trake
- SOT-23 kućište — standardni footprint, lako dostupni hladnjaci i izolacione podloške
Primena AO3400 MOSFET tranzistora
- Motor drajveri — DC motori, step motori, H-mostovi za dvosmerno upravljanje
- Arduino/ESP32 projekti — prekidanje LED traka, grejača, solenoida i pumpi sa digitalnog pina
- Prekidačka napajanja (SMPS) — primarni prekidač u flyback i forward konvertorima
- Solarni invertori — DC-AC konverzija za off-grid sisteme
- 3D štampači — kontrola grejača bed-a i hotend-a
- Automotive — kontrola svetala, motora brisača, pumpi i ventilatora
Poređenje sa sličnim MOSFET-ovima
| Parametar | AO3400 | IRF3205 | IRF540 |
|---|---|---|---|
| Vds | 30V | 55V | 100V |
| Id | 5.7A | 110A | 33A |
| Rds(on) | 32mΩ | 8mΩ | 44mΩ |
| Kućište | SOT-23 | TO-220 | TO-220 |
Kako koristiti MOSFET sa Arduino-m?
N-Channel MOSFET se kontroliše naponom na gate pinu. Za N-channel: source na GND, drain na potrošač, gate na Arduino pin (direktno za logic-level, ili preko gate drajvera za standardne). Potrošač se vezuje između +V napajanja i drain pina. Obavezno dodati pull-down otpornik (10KΩ) između gate i source da MOSFET ostane isključen kada Arduino pin nije definisan.
Često postavljana pitanja
Da li mogu direktno kontrolisati AO3400 sa Arduino 5V pina?
Vgs(th) je tipično 2-4V, ali to je prag minimalnog provođenja — za puno otvaranje (Rds_on po specifikaciji) potrebno je 10V na gate-u. Arduino daje 5V — MOSFET će raditi, ali sa većim otporom i zagrevanjem. Za pun performans, koristite gate drajver (IR2110, TC4420) ili logic-level MOSFET (IRL serija).
Zašto se MOSFET greje?
Toplota = Id² × Rds(on). Smanjite zagrevanje: 1) Koristite MOSFET sa nižim Rds(on), 2) Dodajte hladnjak, 3) Smanjite struju, 4) Obezvedite pun gate napon (10V) za minimalan Rds(on).
Koja je razlika između TO-220 i TO-220F?
TO-220 ima metalni tab koji je električno povezan sa drain pinom — mora se izolaciona podloška koristiti pri montaži na zajednički hladnjak. TO-220F ima plastični tab koji je već izolovan — ne treba dodatna izolacija.
Poručite online u Srbiji.
