Ključne karakteristike
- Maksimalna snaga: do 4000W (granično za resistivno opterećenje); preporučeno kontinuirano opterećenje do ~2000W pri sobnoj temperaturi.
- Radni i regulacioni napon: AC 220V; opseg podešavanja ~0–220V AC (meriti isključivo pod opterećenjem).
- Poluprovodnik: TRIAC BTA41-600V (BTA41 serija; 600V klasa napona).
- Efikasnost: >90% uz fazno sečenje (phase-angle control).

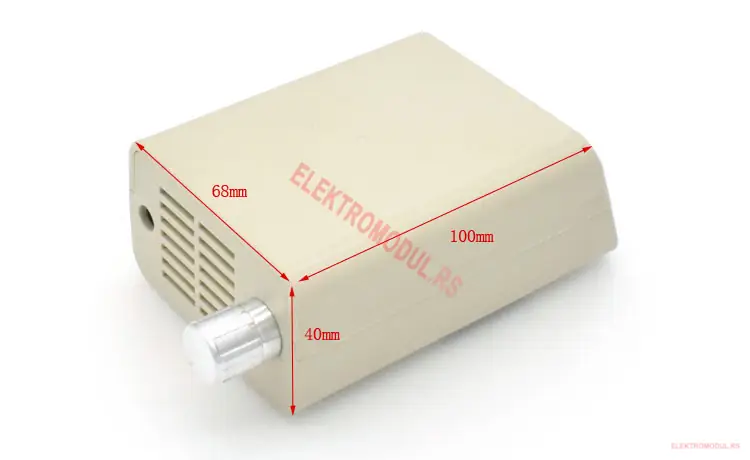

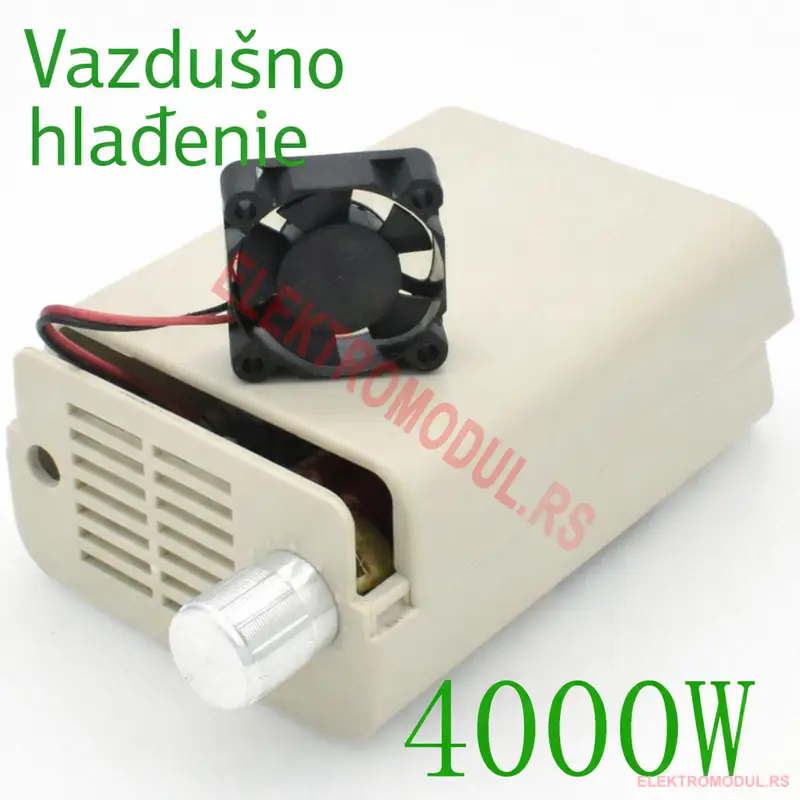

- Hlađenje: vazdušno ; kompaktne dimenzije 100 × 40 × 68 mm, ručica potenciometra – unutrašnji otvor 6 mm.
- Namena: dimmer za grejače, žarne/halogene sijalice i regulaciju brzine univerzalnih motora sa četkicama.
Specifikacije proizvoda
- Proizvod: Elektronski AC regulator napona (SCR/triac dimmer)
- Model/ugrađeni element: BTA41-600V
- Ulaz: 220V AC
- Izlaz/regulacija: 0–220V AC (efektivno, pod opterećenjem)
- Masa: ~145 g
- Efikasnost: 90%+
- Tip tereta: resistivni i univerzalni motori sa četkicama (serijsko uzbuđenje). Nije za BLDC i klasične indukcione motore.
Primena: motori sa četkicama (univerzalni AC/DC)
Regulator je pogodan za kontrolu brzine univerzalnih motora (sa četkicama), kakvi se nalaze u bušilicama, brusilicama, usisivačima i alatima sa serijskim uzbuđenjem. Faznim sečenjem se menja efektivna vrednost napona, pa motor dobija manju/s veću brzinu u skladu sa položajem potenciometra.
Preporuke za rad sa motorima
- Koristite umereno podešavanje na niskim obrtajima: previše niska efektivna vrednost napona može povećati zagrevanje i trošenje četkica.
- EMI/RFI suzbijanje: za motore je poželjno dodati EMI filter (npr. X2 kondenzator + prigušnica) ili RC “snubber” (tipično ~100 nF X2 + 100 Ω) radi smanjenja smetnji.
- Stabilnost obrtnog momenta: brzina nije “zaključana” kao kod regulacije sa povratnom spregom – pod opterećenjem može da varira.
Šta nije podržano i važna upozorenja
- Indukcioni AC motori i transformatori: nisu preporučeni za ovakvu regulaciju; mogu vibrirati, pregrevati se ili oštetiti.
- BLDC motori: zahtevaju namenski kontroler koji generiše višefazne talasne oblike i povratnu spregu; SCR/triac dimmer nije adekvatan.
- Uvek meriti pod opterećenjem: bez opterećenja napon može izgledati “nepromenjen”.
- Poštujte maksimalna opterećenja i obezbedite ventilaciju; za kontinuiran rad držite se preporučenih ~2000W.
Objašnjenje: SCR/triac regulatori, motori i PWM
Ovaj uređaj je AC fazno-sečni (SCR/triac) regulator, a ne DC PWM kontroler. Iako oba “seku” talasne oblike, princip rada i primena su različiti: SCR/triac kontroliše efektivnu vrednost sinusnog AC napona, dok PWM tipično upravlja DC motorima visokom frekvencijom i promenom dužnosti impulsa.
Uputstvo za povezivanje i bezbednost
- Isključite napajanje pre bilo kakvog povezivanja.

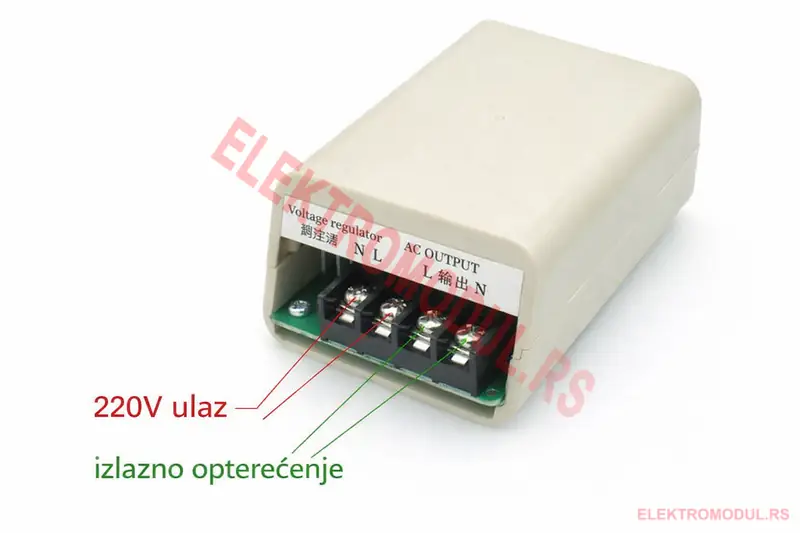

- Povežite regulator u seriju sa teretom (L ulaz iz mreže → regulator → L ka teretu; N direktno na teret). Uvek poštujte lokalne propise.
- Prvo testiranje vršite pod realnim opterećenjem; bez opterećenja očitavanja su varljiva.
- Koristite adekvatne preseke provodnika, osigurač i, po mogućnosti, RCD zaštitu. Obezbedite ventilaciju (vazdušno hlađenje).
Reference i dodatno čitanje
- BTA41 serija – STMicroelectronics: zvanična stranica
- Univerzalni motor (princip rada): Wikipedia
- Svetslini dimmer (phase-angle control): Wikipedia
Sažete prednosti
- Jedan uređaj za grejače, žarne/halogene lampe i motore sa četkicama
- Robustan BTA41-600V, efikasnost >90%
- Kompaktan format i jednostavna instalacija
- Širok opseg regulacije 0–220V AC (pod opterećenjem)
Napomena o glavnoj ključnoj reči
Za kupovinu i tehničke detalje o proizvodu 4000W AC regulator napona 220V BTA41-600V – Cena Srbija, obratite nam se za savet o izboru i kompatibilnosti sa vašom aplikacijom.
Zaključak: Ako vam je potreban univerzalan i pouzdan kontroler snage za otpornike i motore sa četkicama, 4000W AC regulator napona 220V BTA41-600V – Cena Srbija nudi stabilnu regulaciju, dobru efikasnost i fleksibilnu primenu u radionici, proizvodnji ili domaćinstvu.
