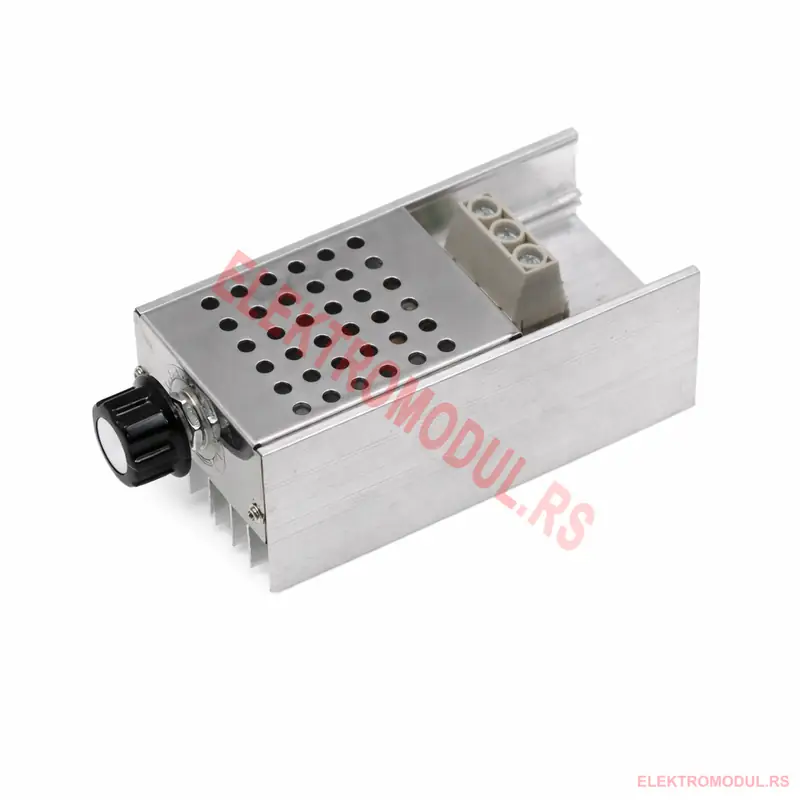

10000W AC regulator napona 220V (SCR/triac) sa kućištem – dimmer za grejače, rasvetu i motore sa četkicama – Cena Srbija

Ključne karakteristike 10000W AC regulatora napona

• Maks. snaga: 10000W (granična vrednost za resistivno opterećenje); preporučeno kontinuirano opterećenje ~5000W pri sobnoj temperaturi.
• Ulaz/izlaz: AC 220V; regulacija 0–220V AC (tipično start oko ~20V; merenje isključivo pod opterećenjem).
• Topologija: SCR/triac fazno sečenje za kontrolu efektivne vrednosti napona.
• Hlađenje: integrisan, uvećan hladnjak; izvedba sa kućištem spremna za rad odmah po isporuci.
• Kvalitetna izrada: dvoslojna PCB ploča, visokonaponski kondenzatori, ST original DIAC/okidački element, selektovani poluprovodnici velikog kapaciteta struje.
• Dimenzije i masa: 130 × 60 × 47 mm; ~210 g; potenciometar sa kvalitetnim bakelitnim (fenolnim) dugmetom.

Šta sve možete da kontrolišete

Resistivna opterećenja (preporučeno)

• Grejači i spirale (peći, lemne ploče, grejne ploče, rerne).
• Žarne i halogene sijalice na mrežnom naponu (dimmer rasvete).

Motori sa četkicama

• Pogodni za regulaciju brzine univerzalnih motora sa serijskim uzbuđenjem (alati poput bušilica, brusilica, usisivača).
• Napomena: na vrlo niskim obrtajima može doći do povećanog grejanja i variranja momenta; preporučuje se umerena regulacija i po potrebi EMI/RFI filter (X2 kondenzator + prigušnica) i RC snubber.

Opterećenja koja nisu podržana ili su ograničena

• BLDC motori i uređaji sa sopstvenim elektronskim kontrolerom: zahtevaju namenski kontroler i višefazne talasne oblike – SCR/triac dimmer nije adekvatan.
• Klasični indukcioni AC motori i veliki transformatori: mogu vibrirati, pregrevati se ili oštetiti; nije preporučeno.
• Uređaji sa SMPS napajanjem (televizori, audio pojačala, frižideri/klime, “pametni” električni šporeti), kao ni indukcione ploče i CFL/štedne sijalice: nisu kompatibilni.
• Nije zamena za punjače akumulatora ni za električne bicikle/vozila.

Specifikacije i tehnički podaci

• Proizvod: 10000W AC elektronski regulator napona (SCR/triac dimmer) sa kućištem
• Ulazni napon: 220V AC
• Izlaz/regulacija: 0–220V AC, tipično “start” regulacije oko ~20V (meriti pod opterećenjem)
• Maksimalna snaga: 10000W (resistivno, granično); preporučeno kontinuirano do ~5000W @ 25°C uz adekvatno hlađenje
• Toplotno upravljanje: uvećan hladnjak (aluminijum), vazdušno hlađenje
• PCB: dvoslojni dizajn industrijskog kvaliteta
• Komponente: visokonaponski kondenzatori; ST original okidački element (DIAC); selektovani dvosmerni tiristori visoke struje (pominjana kratkotrajna struja do 100 A po komponenti)
• Dimenzije i masa: 130 × 60 × 47 mm; ~210 g
• Potenciometar: kvalitetno bakelitno dugme

Bezbednost, instalacija i saveti za pouzdan rad

1. Isključite napajanje pre povezivanja. Povežite regulator u seriju sa teretom (L → regulator → L tereta; N direktno na teret). Poštujte lokalne propise.
2. Merite isključivo pod opterećenjem – bez opterećenja očitanja mogu biti varljiva.
3. Obezbedite ventilaciju i prostor oko hladnjaka; ne prekoračujte preporučeno opterećenje za kontinuiran rad.
4. Za motore sa četkicama razmotrite EMI filter i RC snubber radi smanjenja smetnji i iskrenja na kolektoru.
5. Koristite odgovarajuće preseke provodnika, osigurač i RCD zaštitu.

Kako radi: SCR/triac fazna kontrola

Uređaj koristi fazno sečenje da bi menjao ugao provodjenja sinusnog talasa mreže, čime se kontroliše efektivna vrednost napona i isporučene snage. Ovaj princip je standardan za dimmere rasvete i kontrolu snage otpornika i univerzalnih motora sa četkicama.

BLDC i indukcioni motori – zašto nisu kompatibilni

• BLDC motori zahtijevaju višefazne talasne oblike i povratnu spregu generisanu posebnim upravljačkim sklopom – SCR/triac to ne pruža.
• Indukcioni motori pri faznoj regulaciji mogu gubiti moment, pregrevati se i proizvoditi buku; upotreba nije preporučena.

Reference (autoriteti)

• TRIAC – principi i primena: Wikipedia
• Dimmer i fazno sečenje: Wikipedia
• Univerzalni motor (motori sa četkicama): Wikipedia
• STMicroelectronics – tiristori/triaci: ST zvanična stranica

Sažete prednosti

• Enorman kapacitet snage za resistivna opterećenja (do 10 kW granično)
• Podržava regulaciju univerzalnih motora sa četkicama
• Dvoslojni PCB, premium komponente i uvećan hladnjak
• Spreman za rad – izvedba sa kućištem i kvalitetnim potenciometrom
