XMTF-938 Industrijski Termoregulator PID 220V — Relejni Izlaz i 2 Alarma — Cena Srbija
XMTF-938 je industrijski panelni termoregulator (regulator temperature) sa PID upravljanjem, dvostrukim LED displejem i relejnim izlazom. Namenjen je za precizno održavanje zadate temperature u pećima, sušarama, kotlovima, mašinama za plastiku, inkubatorima i drugim industrijskim i zanatskim procesima. Sa mernim opsegom od −200 do +1600 °C i podrškom za više tipova senzora (K, E, J, T, S, PT100, Cu50), pokriva praktično sve primene — od rashladnih komora do visokotemperaturnih peći. Pored glavnog upravljačkog releja, poseduje i dva nezavisna alarma (ALM1 i ALM2) za signalizaciju ili zaštitu.
Gornji crveni displej (PV) prikazuje izmerenu temperaturu, a donji (SV) zadatu vrednost, pa u svakom trenutku jasno vidite stanje procesa. Uređaj se ugrađuje na vrata ormana ili komandnu tablu i radi direktno na mrežnom naponu AC 220V.
📘 Uputstvo za upotrebu (PDF)
Kompletno uputstvo na srpskom jeziku: tehničke specifikacije, šema vezivanja, tabela parametara, podešavanje i automatsko štelovanje (auto-tuning).
Ključne karakteristike
- PID upravljanje + ON/OFF — precizno držanje temperature bez velikih oscilacija.
- Dvostruki 4-cifreni LED displej — istovremeni prikaz izmerene (PV) i zadate (SV) temperature.
- Relejni izlaz sa NO/COM/NC kontaktom — direktno upravljanje grejačem, kontaktorom ili SSR-om.
- 2 alarma (ALM1, ALM2) — nezavisni relejni izlazi za gornji/donji limit ili zaštitu.
- Auto/Manual (A-M) režim rada.
- Napajanje AC 220V — bez dodatnog napajanja.
- Širok merni opseg −200 do +1600 °C — od duboke hladnoće do visokih temperatura peći.
- Univerzalni ulaz — termopar K, E, J, T, S ili RTD senzor PT100, Cu50.
Tehničke specifikacije
| Karakteristika | Vrednost |
|---|---|
| Model | XMTF-938 |
| Tip | Industrijski panelni termoregulator (PID) |
| Displej | Dvostruki 4-cifreni LED (PV / SV) |
| Upravljanje | PID i ON/OFF, Auto/Manual |
| Upravljački izlaz | Relej (NO / COM / NC): AC 220V / 5A (otpornosno) ili 0,3A (induktivno opterećenje) |
| Alarmi | 2 × relejni alarm (ALM1, ALM2) |
| Ulaz senzora | Termopar K, E, J, T, S + RTD PT100, Cu50 |
| Merni opseg | −200 °C do +1600 °C (zavisno od senzora) |
| Napajanje | AC 85~242V, 50/60 Hz, potrošnja ≤4 W |
| Tačnost | ±0,5% FS ±1 cifra (greška hladnog kraja ≤±2,0 °C) |
| Montaža / dimenzije | Panelna ugradnja — gabarit 96×48×110 mm (Š×V×D), otvor u tabli 92×48 mm |
| Radno okruženje | 0~50 °C, vlažnost ≤85%, bez korozivnih gasova |
| Proizvođač | Yaoyi (Yuyao Changjiang Temperature Instrument) |

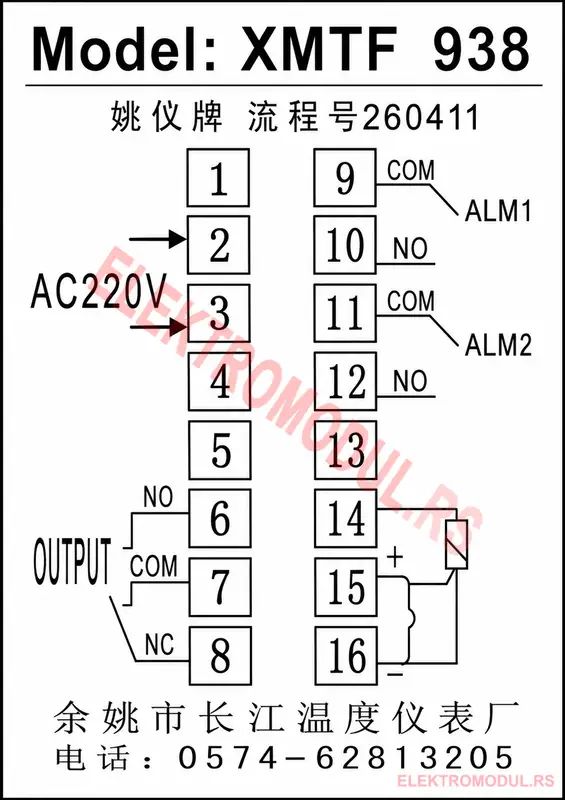

Šema vezivanja (raspored klema)
Povezivanje XMTF-938 prema oznakama na poleđini uređaja:
- Napajanje AC 220V — kleme 2 i 3.
- Upravljački izlaz (OUTPUT, relej) — klema 6 = NO (normalno otvoren), 7 = COM (zajednički), 8 = NC (normalno zatvoren).
- Alarm 1 (ALM1) — klema 9 = COM, 10 = NO.
- Alarm 2 (ALM2) — klema 11 = COM, 12 = NO.
- Senzor (ulaz) — kleme 14, 15 (+) i 16 (−).
Karakteristike izlaznog releja: Upravljački relej ima prebacni kontakt (NO/COM/NC) sa opterećenjem AC 220V / 5A za otpornosno opterećenje (grejači, grejne ploče, sijalice) odnosno 0,3A za induktivno opterećenje (motori, ventili, kalemovi kontaktora, solenoidi). Za snažnije potrošače koji prelaze ove vrednosti, relej XMTF-938 treba da pokreće kontaktor ili SSR (poluprovodnički relej) — time se štedi kontakt releja i znatno produžava vek uređaja. Induktivna opterećenja se preporučuje voditi preko kontaktora jer iskrenje na kontaktu skraćuje vek releja. Detaljnu šemu vezivanja pogledajte na drugoj slici proizvoda.
Gde se koristi
- Industrijske i zanatske peći, sušare i kotlovi
- Mašine za preradu plastike (ekstruderi, brizgalice)
- Inkubatori, klijališta i grejne komore
- Kazani, destilacija i procesi sa preciznom temperaturom
- Svuda gde je potreban pouzdan PID regulator sa alarmom
Poređenje sa sličnim regulatorima u ponudi
| Regulator | Tip | Izlaz | Alarmi |
|---|---|---|---|
| XMTF-938 | Industrijski PID, panelni | Relej + 2 alarma | 2 |
| REX-C100 | Industrijski PID, panelni | SSR / relej | 1 |
| STC-1000 | Digitalni termostat (ON/OFF) | 2 releja (grejanje/hlađenje) | — |
XMTF-938 je rešenje za zahtevnije industrijske primene jer nudi PID regulaciju, dva nezavisna alarma i univerzalni ulaz za termopar ili PT100.
Često postavljana pitanja (FAQ)
Koji senzor mogu da koristim sa XMTF-938?
XMTF-938 podržava termoparove K, E, J, T i S, kao i otporne senzore PT100 i Cu50. Ukupni merni opseg je −200 do +1600 °C (zavisi od izabranog senzora). Tip ulaza se podešava u meniju, a senzor se vezuje na kleme 14, 15(+) i 16(−).
Da li može direktno da pokreće grejač?
Relejni izlaz može direktno da uključuje manje grejače u okviru struje kontakta releja. Za snažnije grejače koristite kontaktor ili SSR koji XMTF-938 pokreće.
Čemu služe dva alarma?
ALM1 i ALM2 su nezavisni relejni izlazi koji se mogu podesiti kao gornji ili donji limit, npr. za signalnu lampu, sirenu ili zaštitno isključenje pri pregrevanju.
Na koliko napona radi?
XMTF-938 radi direktno na AC 220V, koji se dovodi na kleme 2 i 3 — nije potrebno dodatno napajanje.
Kako se montira?
Ugrađuje se u otvor na vratima ormana ili komandnoj tabli i pričvršćuje isporučenim držačima. Pre montaže proverite dimenzije otvora.
Za pouzdanu i preciznu kontrolu temperature u industriji i zanatstvu, XMTF-938 PID termoregulator nudi profesionalne mogućnosti po pristupačnoj ceni. Poručite online u Srbiji.
