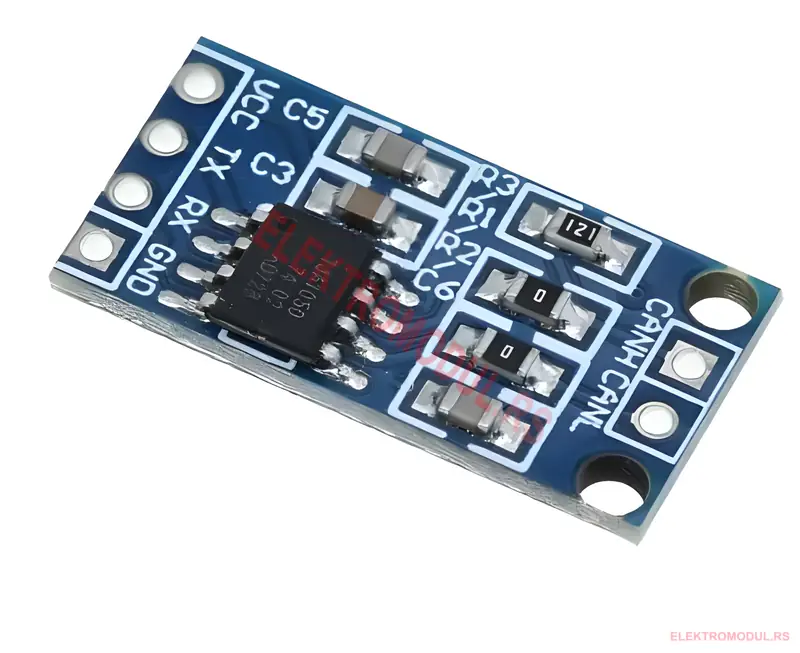

TJA1050 CAN Bus Modul za Arduino i Mikrokontrolere – Cena Srbija
TJA1050 CAN Bus modul je transceiver koji omogucava mikrokontrolerima (Arduino, ESP32, STM32) da komuniciraju na CAN (Controller Area Network) mrezi. CAN protokol je industrijski standard za komunikaciju u automobilima, industrijskoj automatizaciji i medicinskim uredjajima. TJA1050 CAN Bus modul konvertuje TTL signale mikrokontrolera u diferencijalne CAN signale (CANH i CANL) i obrnuto, sa brzinom do 1 Mbps.
Tehnicke specifikacije
| Parametar | Vrednost |
|---|---|
| Transceiver cip | TJA1050 (NXP) |
| Protokol | CAN 2.0A/B |
| Brzina | Do 1 Mbps |
| Napajanje | 5V DC |
| Interfejs ka MCU | TX, RX (TTL nivo) |
| Interfejs ka CAN | CANH, CANL (diferencijalni) |
| Terminacioni otpornik | 120 ohm (na ploci, opcioni) |
Sta je CAN Bus
CAN (Controller Area Network) je komunikacioni protokol razvijen od Bosch-a za automobilsku industriju. Svaki automobil ima CAN mrezu koja povezuje ECU (Engine Control Unit), ABS, airbag, instrument tablu i ostale module. CAN koristi samo dve zice (CANH i CANL) za dvosmerno komuniciranje svih uredjaja na mrezi. Isti protokol se koristi u industrijskoj automatizaciji, medicinskoj opremi i IoT sistemima.
- TJA1050 NXP cip: Industrijski standard za CAN transceiver
- 1 Mbps: Brza komunikacija za real-time primene
- CAN 2.0A/B: Standardni i prosireni format poruka
- Samo 2 zice: CANH i CANL za celu mrezu
- Terminacija: 120 ohm otpornik na ploci
Primena
- OBD-II dijagnostika: Citanje gresaka i parametara automobila
- Automobilski projekti: Pristup ECU podacima (obrtaji, temperatura, brzina)
- Industrijska automatizacija: Komunikacija izmedju PLC kontrolera
- IoT: Robustna komunikacija izmedju vise mikrokontrolera
- Roboti: Koordinacija vise motora i senzora
- Medicinska oprema: Pouzdana komunikacija u medicinskim uredjajima
Kako povezati sa Arduino
- VCC na 5V Arduino
- GND na GND
- TX na Arduino TX pin (ili SPI MOSI za MCP2515 verziju)
- RX na Arduino RX pin (ili SPI MISO)
- CANH i CANL na CAN mrezu (dve zice, upredene)
Napomena: Arduino nema ugradjeni CAN kontroler. Za kompletno resenje potreban je i MCP2515 CAN kontroler modul. TJA1050 je samo transceiver (fizicki sloj). Za STM32 koji ima ugradjeni CAN kontroler, TJA1050 je dovoljan sam.
Da li mogu citati OBD-II podatke automobila?
Da, sa TJA1050 + MCP2515 + Arduino mozete citati OBD-II podatke: obrtaje motora, temperaturu rashladne tecnosti, brzinu vozila, potrosnju goriva i dijagnosticke kodove gresaka.
Da li radi sa ESP32?
Da, ESP32 ima ugradjeni CAN kontroler (TWAI). Potreban je samo TJA1050 kao transceiver – bez dodatnog MCP2515. Ovo pojednostavljuje hardver.
Sta je terminacioni otpornik?
CAN mreza zahteva 120 ohm otpornik na oba kraja magistrale za sprecavanje refleksije signala. TJA1050 modul ima otpornik na ploci. Ako je modul u sredini mreze, otpornik treba ukloniti.
TJA1050 CAN Bus modul je neophodan za povezivanje mikrokontrolera na automobilske i industrijske CAN mreze. Porucite online u Srbiji.
