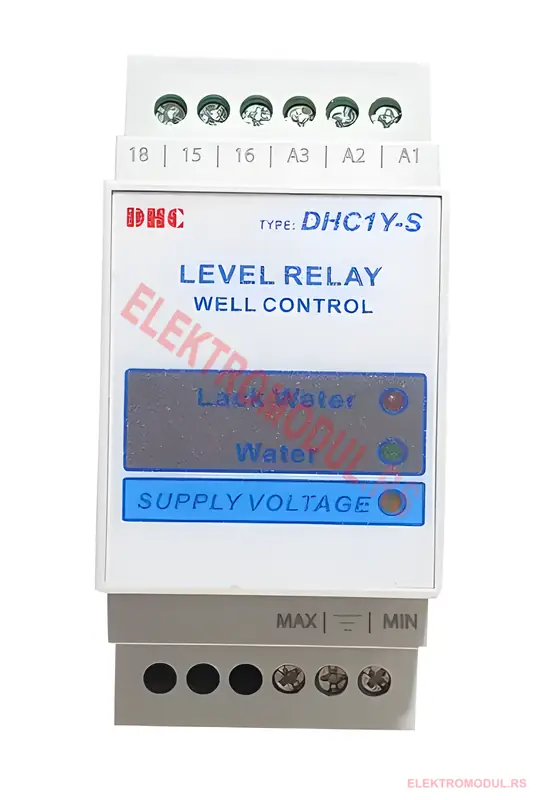

DHC1Y-S je modularni relej za kontrolu nivoa tečnosti sa sondama, namenjen za ugradnju na DIN šinu u električnim razvodnim ormarima. Podržava napajanje od 230VAC ili 400VAC i ima jedan preklopni kontakt (NO/NC), što ga čini idealnim za automatizovano upravljanje pumpama, elektro-ventilima i signalizaciju nedostatka tečnosti.
Ovaj relej koristi 3 sonde za detekciju nivoa – jednu zajedničku i dve signalne (za minimum i maksimum). Kada tečnost dostigne gornju sondu, relej aktivira izlazni kontakt (zatvara NO i otvara NC), a kada nivo padne ispod donje sonde, kontakti se vraćaju u početno stanje.
DHC1Y-S je pogodan za sisteme koji zahtevaju sigurnu i pouzdanu kontrolu nivoa u rezervoarima, bunarima, bazenima i industrijskim postrojenjima. Napon na sondama je bezbedan, a montažu treba da obavi stručno lice u skladu sa standardima.
Specifikacija proizvoda:
-
Tip: Modularni relej za kontrolu nivoa
-
Model: DHC1Y-S
-
Montaža: DIN šina
-
Napajanje: 230VAC (A1-A2) / 400VAC (A1-A3)
-
Tip kontakta: 1 preklopni (15-COM, 16-NC, 18-NO)
-
Broj sondi: 3 (1 zajednička + 2 signalne)
-
Detekcija: Aktivacija kontakta po dodiru sonde s tečnošću
-
Namena: Automatizacija pumpi, signalizacija, kontrola elektro-ventila
Prednosti:
✔ Modularni dizajn – jednostavna integracija u elektro ormane
✔ Radi sa 230V i 400V – fleksibilno napajanje
✔ Pouzdana detekcija sa 3 sonde – precizna kontrola
✔ NC i NO kontakti – za različite tipove zaštite i upravljanja
✔ Sigurno za rad – niskonaponske sonde, bezbedno za korisnike
Upotreba:
💧 Upravljanje pumpama za vodu i tehničke tečnosti
🏠 Sistemi za bunare, rezervoare, bazene
⚙ Industrijska postrojenja i sistemi za hlađenje
🛠 Automatizacija sistema u agrikulturi i preradi hrane
🚰 Zaštita elektro-ventila i signalizacija nivoa
Cena i dostupnost:
Relej DHC1Y-S za kontrolu nivoa tečnosti dostupan je u Srbiji po konkurentnoj ceni, uz brzu online porudžbinu i dostavu.
🔧 Uputstvo za povezivanje:
Napomena: Montažu i električno povezivanje uređaja mora izvršiti kvalifikovano i stručno lice, u skladu sa važećim tehničkim propisima i standardima. Pravilna instalacija je ključna za sigurnost i pouzdan rad uređaja.
Radi zaštite izlaznog kruga i sprečavanja preopterećenja, preporučuje se upotreba dodatnih kontaktora između upravljačkog kola releja i potrošača, posebno u slučajevima rada sa snažnijim elektromotorima ili većim opterećenjima.
Povezivanje napajanja:
-
Za napajanje od 230VAC, priključke povezati između terminala A1 i A2 (gornja desna strana uređaja).
-
Za napajanje od 400VAC, priključke povezati između terminala A1 i A3 (gornja desna strana uređaja).
Povezivanje sondi: Na donjoj desnoj strani releja nalaze se priključci za tri sonde koje se koriste za detekciju nivoa tečnosti:
-
Jedna sonda služi kao zajednička (COM),
-
Dve preostale se koriste za detekciju minimalnog i maksimalnog nivoa.
Relej detektuje prisustvo tečnosti kada dođe do kontakta između zajedničke sonde i bilo koje od signalnih sondi. Sistem koristi niskonaponske signale, što obezbeđuje potpunu sigurnost pri radu.
Izlazni kontakti: Na gornjoj levoj strani releja nalaze se priključci za preklopni kontakt:
-
15 – Zajednički (COM)
-
16 – Normalno zatvoren kontakt (NC)
-
18 – Normalno otvoren kontakt (NO)
Ova konfiguracija omogućava upravljanje pumpama, ventilima ili signalnim uređajima u zavisnosti od trenutnog nivoa tečnosti.
