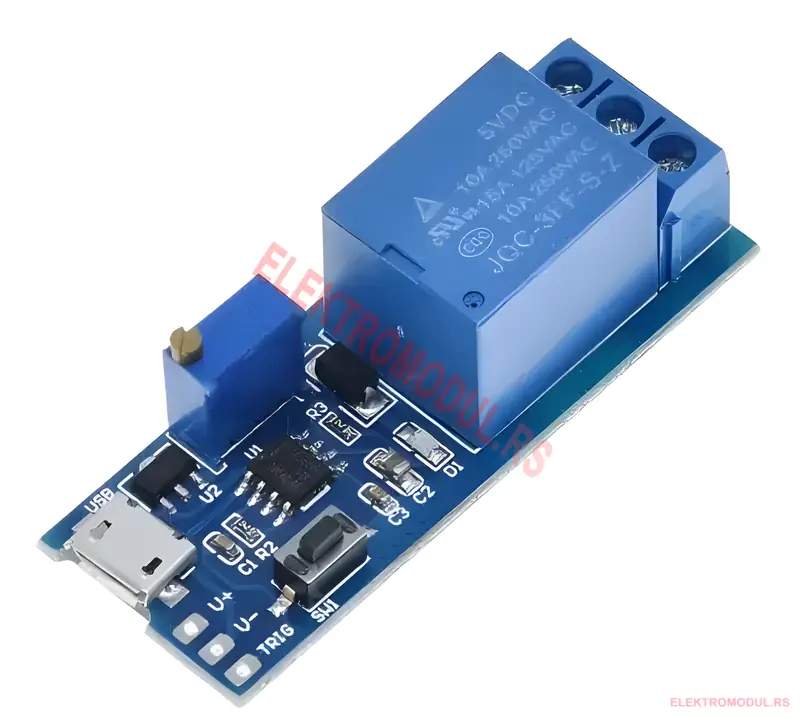

Naglasci modula:
Vreme se može podesiti potenciometrom za većinu vaših prilika.
Sa MicroUSB 5.0V ulazom za napajanje, veoma je zgodan za upotrebu.
5–30V napon napajanja.
Dva režima okidača: spoljni okidač i dugme na ploči.
Sa indikatorom uvlačenja releja.
Snažna sposobnost protiv smetnji, relej neće kvariti pod različitim smetnjama, pogodan za industrijsku kontrolu.
Karakteristike modula:
1. Radni napon: bilo koji napon između 5-30V širokog napona, MicroUSB i terminala za lemljenje
2. Režim rada: Nakon napajanja modula, stanje izlaza modula je: normalno otvoren (NO) isključen sa zajedničkog terminala (COM), normalno zatvoren (NC) i zajednički terminal (COM) su uključeni.
Na kraju eksternog kontakta (TRIG), daje se nizak impulsni signal, ili kada se dodirne dugme okidača, relej se usisava i indikator rada svetli. U ovom trenutku, stanje relejnog izlaza je: normalno otvoren (NO) i zajednički kraj (COM) je uključen. Normalno zatvoren (NC) je odvojen od zajedničkog (COM). Nakon 0-24 sekunde (ovo vreme se može podesiti prema vašim potrebama), relej se isključuje nakon sata, a relej se vraća u stanje pre okidača.
3. Vreme se može podesiti potenciometrom, podrazumevano je 0-24 sekunde. Ako vam treba više vremena, možete zameniti veći kondenzator (C2) ili potenciometar. Formula vremena kašnjenja: T = 1,1 RC. Na primer, otpor kapacitivnosti 22uf 1M je T=1,1*0,000022*1000000=24,2 sekunde.
4. Sa indikatorom uvlačenja releja.
5. Modul se može kontrolisati: 10A 250VAC (AC), 10A 30VDC (DC) ili manje.
6. Sa relejnom zaštitom od slobodnog hoda.
7. Signalni terminal modula je dizajniran sa krugom za povlačenje i filterom, koji ima jaku sposobnost protiv smetnji i pogodan je za industrijsku kontrolu. Mnogi proizvođači su dodali optokaplere za izolaciju, ali modul nije izolovan od zemlje signala okidača i nema efekte protiv smetnji. Nakon testa, utvrđeno je da se stabilnost kraja okidača može poboljšati kako bi se oduprla smetnjama. Modul neće raditi kvar zbog okruženja elektromagnetnih smetnji ili trenutka kada je modul isključen.
8. Veličina: 5,4 * 1,9 * 1,8 cm (dužina * širina * visina)
9. Težina: 16g
