RC Filter — Snubber Kolo AC/DC 5V-400V Cena Srbija

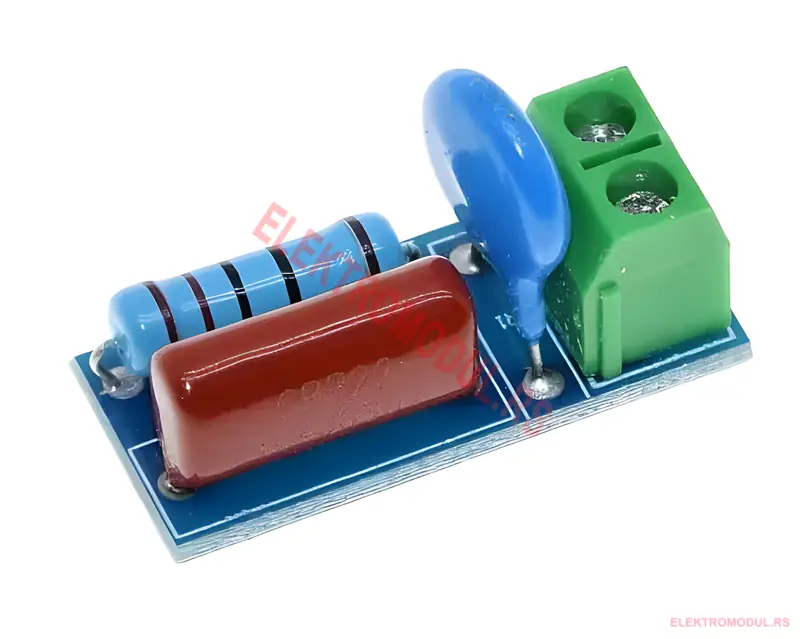

RC filter (RC snubber kolo, RC absorption circuit) je zaštitni modul koji apsorbuje naponske pikove i oscilacije nastale prilikom preklapanja induktivnih opterećenja. Sastoji se od precizno izračunate kombinacije otpornika i kondenzatora vezanih u seriju, koji zajedno čine niskoprolazni RC filter. Modul radi u širokom opsegu napona od 5V do 400V (AC i DC), što ga čini univerzalnim rešenjem za zaštitu releja, triaka, IGBT modula, mehaničkih prekidača i poluprovodničkih komponenti.
Čemu služi RC filter — princip rada snubber kola
Kada se prekine struja kroz induktivno opterećenje (motor, relej, transformator, solenoid, kalem), magnetna energija akumulirana u kalemu nema gde da ode i pretvara se u veoma visok naponski pik (često 10-20 puta veći od radnog napona). Ovaj pik može da:
- Ošteti prekidačke kontakte releja kroz iskrenje i karbonizaciju
- Probije poluprovodničke komponente (triake, tranzistore, IGBT module)
- Generiše elektromagnetne smetnje (EMI) koje remete rad mikrokontrolera
- Skraćuje vek mehaničkih i elektronskih komponenti
RC filter rešava ovaj problem na fizički način. Kondenzator hvata naponski pik (jer se napon na kondenzatoru ne može trenutno promeniti), a otpornik kontrolisano disipira tu energiju kao toplotu. Rezultat je glatka tranzicija napona, bez destruktivnih oscilacija.
Glavne primene
1. Zaštita relejnih kontakata
Najčešća primena. Vezuje se paralelno sa kontaktom releja koji prekida indukivno opterećenje. Produžava radni vek releja sa nekoliko hiljada na milione ciklusa preklapanja.
2. Suzbijanje iskrenja kod motora i solenoida
Kada relej prekida struju kroz DC motor, ventilator, elektromagnetni ventil ili pumpu, RC filter sprečava lučno iskrenje na kontaktima. Posebno korisno u kontroli svetla pumpe, ventilatora kotlova i automatike na CNC mašinama.
3. Zaštita triaka u dimerima i regulatorima
Triakovi u regulatorima osvetljenja, dimerima za grejače i regulatorima brzine motora osetljivi su na napon i izduvavanje (dV/dt). RC filter na triak-u sprečava neželjeno paljenje i obezbeđuje stabilan rad.
4. EMI suzbijanje u prekidačkim napajanjima
U switching power supply (SMPS) topologijama, RC snubber apsorbuje visokofrekventne oscilacije na primarnoj strani transformatora, smanjujući radio-frekventne smetnje koje mogu da remete rad ostalih elektronskih uređaja.
5. Zaštita IGBT modula u inverterima
U frekventnim regulatorima i invertorskim aplikacijama, RC filter na IGBT prekidaču štiti od povratnog napona pri brzom prekidu struje kroz motorske namotaje.
Tehničke specifikacije
| Parametar | Vrednost |
|---|---|
| Tip | RC filter / RC snubber / RC absorption kolo |
| Radni napon | 5V – 400V (AC i DC) |
| Konfiguracija | Otpornik + Kondenzator u seriji |
| Polaritet | Bez polariteta (AC/DC kompatibilno) |
| Primena | Zaštita kontakata, prigušenje pikova, EMI filter |
| Montaža | Paralelno sa opterećenjem ili prekidačem |
| Stil | Kompaktan modul sa žicama za lemljenje |
Kako se povezuje RC filter
RC filter se uvek vezuje paralelno. Postoje dve glavne pozicije:
Paralelno sa kontaktom releja (zaštita kontakta)
Kada želite da zaštitite same prekidačke kontakte, RC filter idu sa dva kraja prekidača. Ovaj pristup je najefikasniji za releje koji preklapaju induktivna opterećenja AC napona.
Paralelno sa induktivnim opterećenjem (zaštita celog kola)
Drugi pristup je vezivanje RC filtera direktno preko zavojnice motora, releja ili solenoida. Ovo apsorbuje pik baš na mestu nastanka i pomaže i kod opterećenja koja se napajaju iz SMPS-a.
RC filter vs. dioda za prigušenje (flyback dioda)
Za DC induktivna opterećenja postoji i jednostavnija alternativa — dioda vezana inverzno preko zavojnice. Razlika:
- Flyback dioda: radi samo za DC, pikove zaustavlja na ~0.7V
- RC filter: radi i za AC i za DC, glatkije prigušuje, manja EMI, brže oslobađanje energije
Za AC kolo dioda nije opcija — RC filter je standardno rešenje. Za DC kolo gde je brzina oslobađanja bitna (npr. brzo otpuštanje solenoida), RC filter je takođe bolji jer ne usporava deenergetizaciju kao što to čini flyback dioda.
Često postavljana pitanja
Da li mogu RC filter koristiti i na DC i na AC kolu?
Da. Modul je univerzalan — radni opseg 5V do 400V pokriva sve standardne napone (12V DC, 24V DC, 48V DC, 110V AC, 220V AC, 380V AC).
Kako da znam da li mi treba RC filter?
Ako čujete pucketanje ili vidite iskrice na relejnim kontaktima pri otpuštanju, ako se relej brzo troši, ako vam mikrokontroler ponekad „zamrzava“ pri uključivanju opterećenja — to su sigurni simptomi naponskih pikova koje RC filter eliminiše.
Može li RC filter da reši problem brujanja u zvuku ili remećenja Wi-Fi signala?
U mnogim slučajevima da, naročito ako brujanje dolazi od preklapanja motora, frižidera ili klima uređaja u istom strujnom kolu. RC filter smanjuje EMI smetnje koje se prostiru kroz napajanje.
Da li RC filter ostaje stalno spojen ili se uključuje samo po potrebi?
Ostaje stalno paralelno spojen. Ne troši energiju u stacionarnom režimu jer kondenzator blokira jednosmerni tok struje. Aktivira se samo u trenutku prekida struje, kada apsorbuje pik.
Koja je razlika između snubber-a i varistora (MOV)?
RC filter prigušuje sve pikove kontinuirano (linearno), dok varistor radi kao klipping zaštita — počinje da provodi tek kad napon pređe određeni prag. Često se koriste i zajedno za maksimalnu zaštitu, naročito u industrijskim primenama.
Zašto RC filter umesto domaće kombinacije otpornika i kondenzatora?
Iako je princip jednostavan, optimalne vrednosti otpornika i kondenzatora zavise od konkretne aplikacije (induktivnost opterećenja, radna frekvencija, energija pika). Ovaj modul nudi predtestirane parametre koji pokrivaju većinu standardnih induktivnih opterećenja u opsegu 5-400V, bez potrebe za proračunom. Kompaktan format i izvodi pripremljeni za lemljenje znatno ubrzavaju ugradnju u postojeća kola.
Poručite RC filter snubber kolo online u Srbiji.
