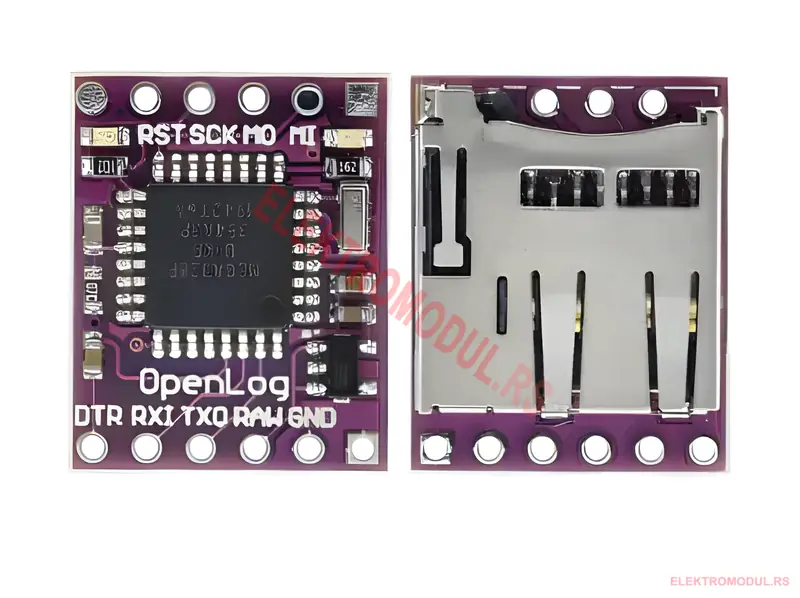

OpenLog je registrator podataka otvorenog koda koji radi preko jednostavne serijske veze i podržava microSD kartice do 64 GB. OpenLog može da skladišti ili „ registruje“ ogromne količine serijskih podataka i da deluje kao neka vrsta crne kutije za skladištenje svih serijskih podataka koje vaš projekat generiše, u naučne svrhe ili u svrhe otklanjanja grešaka.
OpenLog radi na ugrađenom ATmega328, radi na 16MHz zahvaljujući ugrađenom kristalu. OpenLog troši 6mA kada snima bafer od 512 bajta, ali kako taj proces traje delić sekunde, prosečna struja je bliža 5mA. Imajte na umu da ako snimate konstantan tok podataka na 115200bps, približićete se toj granici od 6mA. Svi podaci koje OpenLog beleži čuvaju se na microSD kartici koja uključuje karakteristike kapaciteta od 64 MB do 64 GB i tip datoteke FAT16 ili FAT32.
Napomena: Najnovija verzija firmvera (priložena uz ovu ploču) se ne kompajlira u Za Arduino 1.6.7. Moraćete da prevedete u 1.6.5.
Karakteristike:
VCC ulaz: 3.3V-12V (preporučeno 3.3V-5V)
Prijavite se na jeftine microSD FAT16/32 kartice do 64 GB
Jednostavan komandni interfejs
Konfigurabilne brzine prenosa (do 115200bps)
Unapred programirani ATmega328 i bootloader
Četiri SPI pogo igle
Dve LED diode pokazuju status pisanja
2mA u mirovanju, 6mA pri maksimalnoj brzini snimanja
Paket uključuje:
1 komad Openlog Serial Data Logger Open Source Data Recorder Micro SD ATmega328 Podrška za Arduino
