1, RFID-RC522 modul jedan;
2, standardna S50 prazna kartica;
3, kartice u obliku S50 jedna (kao što je prikazano u obliku privezka za ključeve);
4, vertikalni, zakrivljeni red igala svaki;
Napomena: Relevantni tehnički detalji i razvoj rutina, itd. Ako želite da kontaktirate zahtev za korisničku podršku, molimo da kupite adresu za preuzimanje.
Uglavnom uključuje sledeće:
A, prateći referentni materijali;
B, mainstream procesori (uključujući MSP430F149) RC522 modul za ovaj aplikativni C program;
RC522 čip [Uvod]
MF RC522 se primenjuje na beskontaktnu komunikaciju od 13,56MHz za visoko integrisan čitač kartica sa čipom, predstavlja NKSP za lansiranje aplikacije „ Tri stola“ niskonaponskog, jeftinog, male veličine i beskontaktnog čitača kartica, pametne instrumentacije i prenosivog ručnog uređaja. uređaji razvijeni bolji izbor. MF RC522 koristi napredni koncept modulacije i demodulacije potpuno integrisan u sve vrste pasivnih beskontaktnih komunikacionih metoda i protokola od 13,56MHz. Podržava 14443A kompatibilne transponder signale. Digitalni deo upravlja ISO14443A kadriranjem i otkrivanjem grešaka. Pored toga, podržavaju brze CRIPTO1 algoritme šifrovanja, MIFARE proizvode za validaciju terminologije. MFRC522 podržava beskontaktnu komunikaciju veće brzine MIFARE serije, dvosmerne brzine prenosa podataka do 424 kbit/s. Kao visoko integrisani 13,56MHz čitač kartica nova familija čipova, MF RC522 MF RC500 i MF RC530 ima mnogo sličnosti, ali takođe ima mnogo karakteristika i razlika. To je između komunikacije domaćina koristeći SPI režim, pomaže u smanjenju veze, smanjenju veličine PCB ploče i troškova.
[Uvod] RFID modul

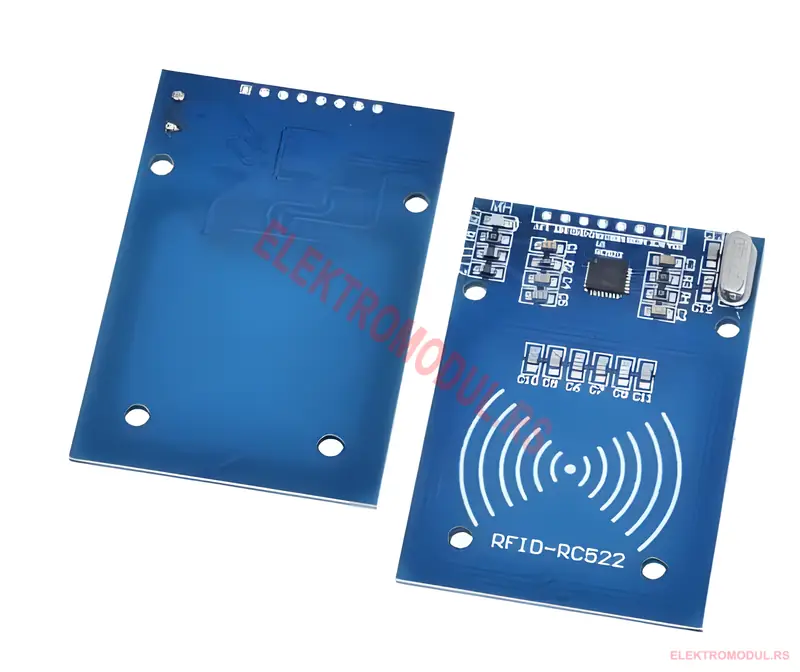

MF522-AN modul usvaja Philips MFRC522 originalni dizajn čipa čitača, jednostavan za upotrebu, niske cene, pogodan za razvoj opreme, razvoj naprednih aplikacija kao što su korisnici čitača, potreba za dizajnom terminala za RF kartice / proizvodnjom korisnika. Ovaj modul se može direktno učitati u različite kalupe čitača. Modul koristi napon od 3.3V, preko SPI interfejsa jednostavnih nekoliko linija može biti direktno povezano sa korisnikom bilo koji komunikacioni modul CPU ploče može garantovati stabilan i pouzdan rad, udaljenost čitača;
Električni parametri [Uvod]
Struja: 13-26mA / DC 3.3V
Struja mirovanja: 10-13mA / DC 3.3V
Struja mirovanja: <80uA
Vršna struja: <30mA
Radna frekvencija: 13.56MHz
Podržani tipovi kartica: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Fizičke karakteristike proizvoda: Dimenzije: 40mm × 60mm
Radna temperatura okoline: -20-80 stepeni Celzijusa
Okruženje Temperatura skladištenja: -40-85 stepeni Celzijusa
Relativna vlažnost: 5% -95%
[Parametri SPI interfejsa modula
Brzina prenosa podataka: Maks. 10Mbit/s
