Opis i namena
Ovaj PWM regulator brzine (driver) omogućava finu i stabilnu kontrolu obrtaja uz veliki kontinuirani strujni kapacitet od 40 A (do 60 A maksimum). Zahvaljujući dvosmernom radu i trostepenom prekidaču (napred/stop/nazad), lako menja smer rotacije motora, dok linearni potenciometar obezbeđuje precizno upravljanje od 0 do 100% opterećenja. Idealan je za transportere, pumpe, ventilatore, CNC dodatke, električne alate i modele.
Ključne karakteristike
- Dvosmerni rad: brzo prebacivanje smera napred/nazad uz poseban prekidač
- Stepless regulacija: 0–100% putem linearnog potenciometra 100K sa prekidačem
- Veliki kapacitet: do 40 A kontinualno, 60 A maksimalno (kratkotrajno)
- Ulazni napon: DC 10–55 V (mora odgovarati nazivnom naponu motora)
- Aktivno hlađenje: ugrađen bezčetkasti ventilator za stabilan rad
- Digitalni prikaz: procentualni indikator opterećenja 0–100 (nije direktan RPM obrtomer)
- Barijerni (fence) zavrtanj terminali za sigurno ožičenje
- Za četkane DC motore; linearna strujna regulacija/PWM kontrola
Tehničke specifikacije – Zhongwei EQ89
- Naziv proizvoda: Zhongwei EQ89 | Brend: Zhongwei
- Ulazni napon: DC 10–55 V (jednosmerno; ispoštovati polaritet + i -)
- Izlaz: linearno u odnosu na opterećenje
- Maks. struja: 60 A | Kontinuirana: 40 A
- Tip regulacije: regulacija struje (PWM), način: linearni potenciometar
- Podržani motori: četkani DC motor
- Smer: podržano napred i nazad (obrtanje)
- Opseg regulacije: 0–100%
- Hlađenje: bezčetkasti ventilator (air cooling)
- Tip priključivanja: barijerni zavrtanj terminali
- Potenciometar: 100K sa prekidačem
- Neto masa: 285 g
- Dimenzije PCB: 100 × 80 × 28 mm | Kućište: 100 × 90 × 45 mm
Napomene proizvođača
- Digitalni displej prikazuje procenat snage 0–100% u odnosu na punu brzinu, a ne stvaran broj obrtaja u minuti (RPM).
- Ulazni napon mora biti jednosmeran (DC) i ispravno polarisan.
- Izaberite napon napajanja koji odgovara nazivnom naponu vašeg motora u opsegu 10–55 V.
Ugradnja i povezivanje
- Napajanje: DC+ i DC- na barijernim terminalima; obavezno poštujte polaritet.
- Motor: M+ i M- na izlazne terminale; koristite kablove adekvatnog preseka zbog visokih struja.

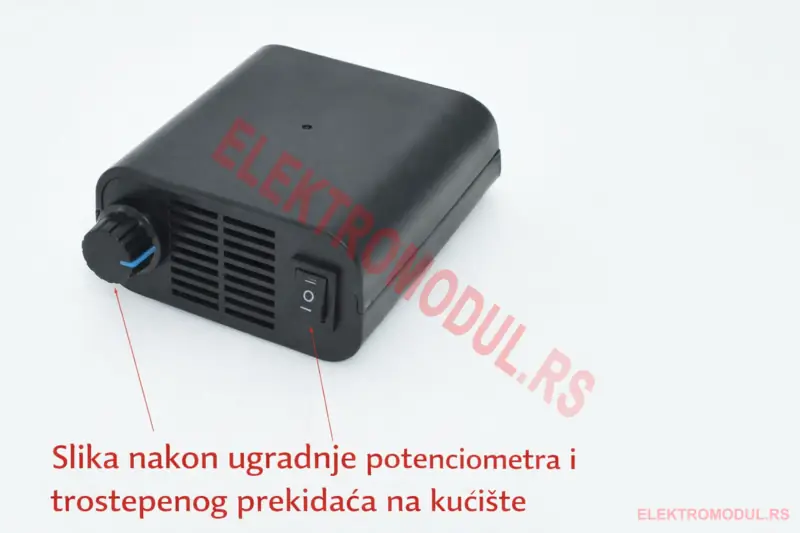

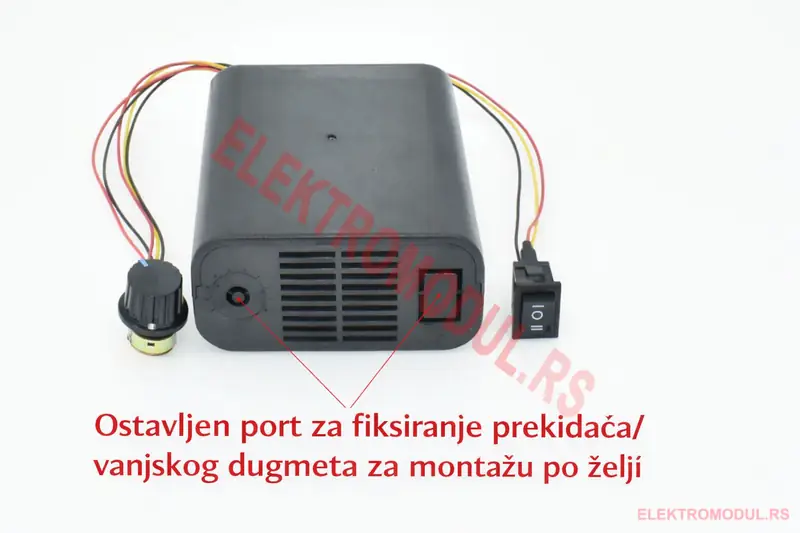

- Upravljanje: potenciometar 100K sa prekidačem za uključivanje i trostepeni prekidač za smer (napred/stop/nazad).
- Hlađenje: ne blokirajte rešetke ventilatora; obezbedite cirkulaciju vazduha.
- Zaštita: po potrebi dodajte osigurač odgovarajuće vrednosti na liniju napajanja i prekidač za hitno isključenje.
Dvosmerni DC regulator obrtaja 10–55V 40A sa digitalnim prikazom – Cena Srbija u praksi
Dvosmerni DC regulator obrtaja 10–55V 40A sa digitalnim prikazom – Cena Srbija pokazuje odličan odnos cena/performanse. Procentualni prikaz olakšava ponovljivo podešavanje brzine, dok aktivno hlađenje održava stabilnost pri višim opterećenjima. U kombinaciji sa odgovarajućim napajanjem i kabliranjem dobijate dugotrajan i pouzdan sistem upravljanja motorom.
Tipične primene
- Trake transportera, dozirne pumpe, ventilatori i puhalice
- Modelarstvo, električni bicikli/skuteri (za DC četkane motore)
- DRV i DIY projekti, laboratorijski stalci i razni alati
Česta pitanja (FAQ)
Da li je prikaz obrtaja u RPM?
Ne, displej pokazuje procenat opterećenja 0–100% u odnosu na maksimalnu brzinu, a ne stvarne RPM vrednosti.
Sa kojim motorima je kompatibilan?
Sa četkanim DC motorima čiji je nazivni napon u opsegu 10–55 V. Nije za bezčetkaste (BLDC) motore.
Kako odabrati napajanje?
Birajte istosmerno napajanje istog nazivnog napona kao motor i dovoljne struje. Preporučuje se rezerva od barem 20%.
Spoljni i unutrašnji linkovi
Zaključak
Ako vam treba robustan i jednostavan kontroler za četkane motore, Dvosmerni DC regulator obrtaja 10–55V 40A sa digitalnim prikazom – Cena Srbija pruža visok kapacitet, preciznu kontrolu i pouzdano hlađenje. Uz pravilno napajanje i ožičenje dobijate profesionalno rešenje za širok spektar primena, uz odličnu cenu za tržište Srbije.
