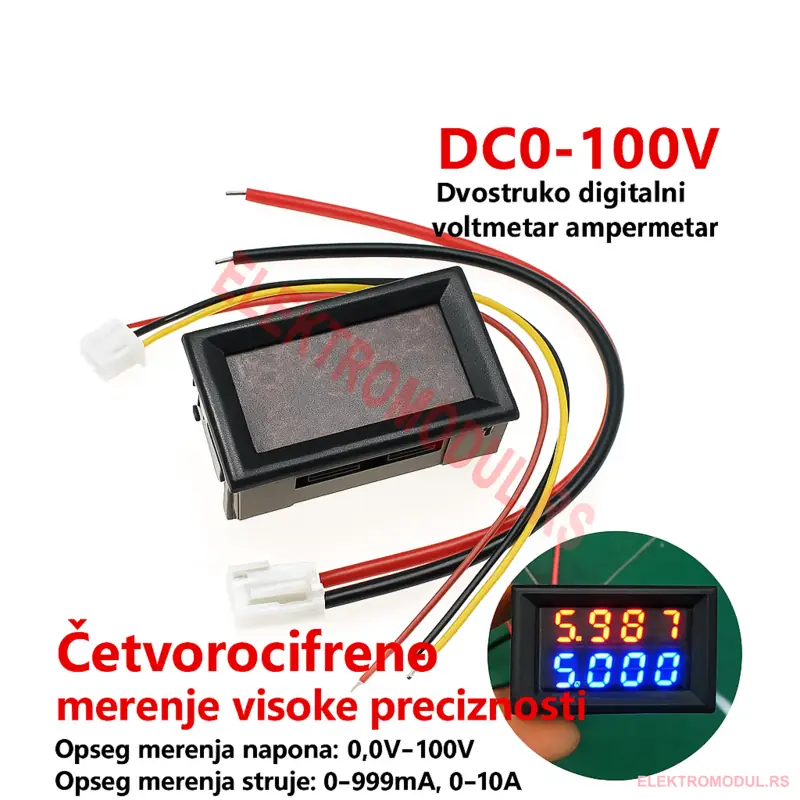

Šta dobijate: dvostruki LED displej i visoka tačnost

Uređaj prikazuje napon u crvenoj, a struju u plavoj boji, sa četiri cifre visoke rezolucije. U sredini teksta ponovo naglašavamo glavnu frazu: Digitalni voltmetar i ampermetar DC 0–100V (4 cifre) – Cena Srbija kombinuje kompaktnu veličinu sa tačnim i stabilnim merenjem.

Tehničke specifikacije

• Opseg merenja napona: 0.0–100V DC
• Opseg merenja struje: 0–999mA i 0–10A (model 10A sa ugrađenim šantom)
• Varijante većeg opsega: 50A/100A – potreban eksterni šant (kupuje se posebno)
• Napajanje merača: DC 4.0–30.0V
• Tačnost napona: ±0,1%; tačnost struje: ±1%
• Radna struja: < 20 mA
• Brzina osvežavanja: ~ na svakih 300 ms
• Prikaz: dve LED 0,28” – crveno (V) + plavo (A); 4 cifre
• Dužina kablova: oko 15 cm
• Dimenzije: 48 × 29 × 22 mm; montažni otvor: 46 × 27 mm
• Radna temperatura: −10℃ do +65℃

Šant i varijante opsega

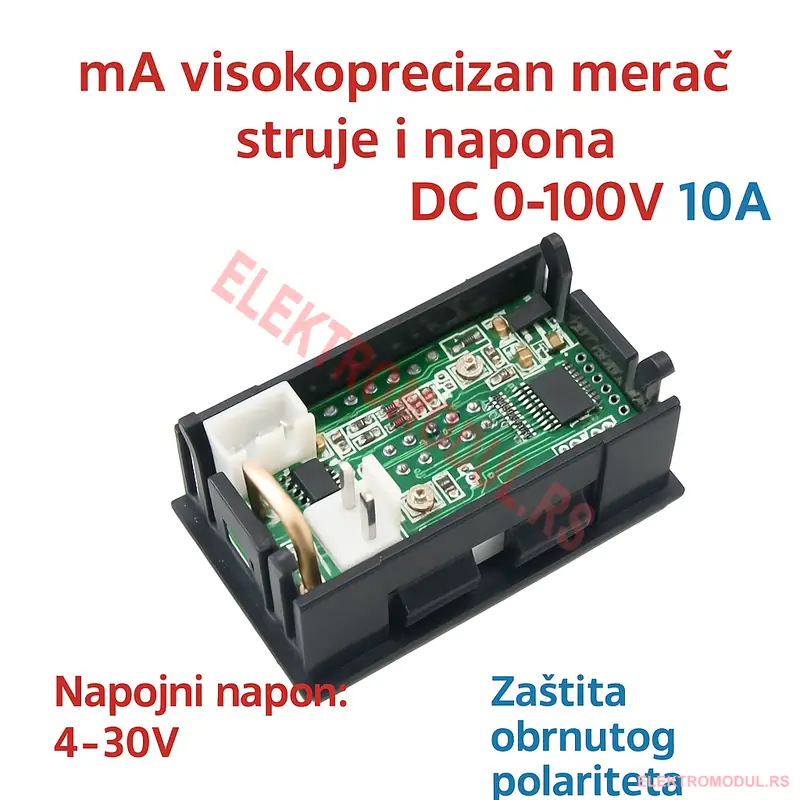

• 10A model: integrisan šant – spreman za direktnu ugradnju.
• 50A/100A model: obavezan eksterni šant (kupuje se zasebno). Napomena: šant obavezno povezati pre napajanja merača.

Rešenja uobičajenih problema (sačuvano i poboljšano)

• Napon se prikazuje, struja 0.00 – proverite da je debela crna žica na negativnom polu baterije, a debela crvena na negativnom polu opterećenja. Ožičenje pražnjenja razlikuje se od punjenja.
• Netačan prikaz struje pri zajedničkom uzemljenju – isključite tanku crnu žicu kada merač deli masu sa napajanjem opreme.
• Nema prikaza – ako koristite ispravljeno AC napajanje, dodajte elektrolitski kondenzator ≥1000 µF na izlazu ispravljača.
• Provera šanta: bez šanta i sa napajanjem na tanku crvenu/crnu, 50A merač pokazuje 50.0–59.9; 100A pokazuje 100–109. Sa povezanim šantom prikaz treba da bude 0.00.

Povezivanje i važna upozorenja

• Merač struje se uvek vezuje serijski između negativnog pola izvora i negativnog pola opterećenja.
• Napajanje 5-žičnog modela: 4–28V (napon na tankoj crvenoj žici ne sme preći 28V).
• Koncepti: kod pražnjenja – baterija/napajanje je izvor, potrošač je opterećenje; kod punjenja – punjač/solar je izvor, baterija je opterećenje.

Tipične primene

• Merna tabla za 12V/24V/48V baterijske sisteme i BMS nadzor.
• DIY napajanja, DC motori, RC punjači, solarni kontroleri.
• Test klupe u radionici i nastavi elektronike.

Ugradnja i dimenzije panela

Izrežite otvor 46 × 27 mm i fiksirajte merač klik-zakom. Poštujte polaritet, prvo povežite šant (za 50A/100A), potom napajanje. Više o voltmetrima i ampermetrima možete pročitati na referencama ispod.

Prednosti i ključne reči

• 4-cifren dvobojni prikaz sa visokom rezolucijom i brzom reakcijom.
• Široko napajanje 4–30V i niska potrošnja.
• Kompaktan format i jednostavna montaža u panel.

Ključne reči: digitalni voltmetar, digitalni ampermetar, DC 0–100V, 10A, 50A, 100A, šant otpornik, crvena i plava LED, merna instrumentacija.

Unutrašnji i spoljni resursi

• Merni instrumenti (interna kategorija)
• Šta je voltmetar
• Kako radi ampermetar
• Šant otpornik – objašnjenje

Zaključak

Za pouzdan nadzor DC sistema, Digitalni voltmetar i ampermetar DC 0–100V (4 cifre) – Cena Srbija nudi jasna očitavanja, visoku tačnost i fleksibilnost sa integrisanim ili eksternim šantom. Ako želite precizna merenja i jednostavnu ugradnju po odličnoj vrednosti, izaberite Digitalni voltmetar i ampermetar DC 0–100V (4 cifre) – Cena Srbija.
