Zašto ovaj ISP konverter

U praksi često naiđete na razlike u rasporedu pinova između 10-pinskih i 6-pinskih ISP headera. Ovaj adaptorski modul rešava problem bez lemljenja i zbrke sa kablovima. Zahvaljujući malim dimenzijama i jasno štampanim oznakama (MISO, MOSI, SCK, VCC, GND, RST), integracija je brza i pouzdana.

Ključne prednosti

• Kompatibilnost: AVRISP mkII, USBasp, STK500 i drugi AVR ISP programatori
• Primena: Arduino ploče, AVR MCU razvojne ploče, Atmel target ploče
• Jasne oznake pinova i pouzdane prespojne staze za stabilan prenos signala
• Kompaktan dizajn koji štedi prostor na radnom stolu i u koferu za alate
• Plug-and-play – bez dodatnih podešavanja i posebnih kablova

Specifikacije proizvoda

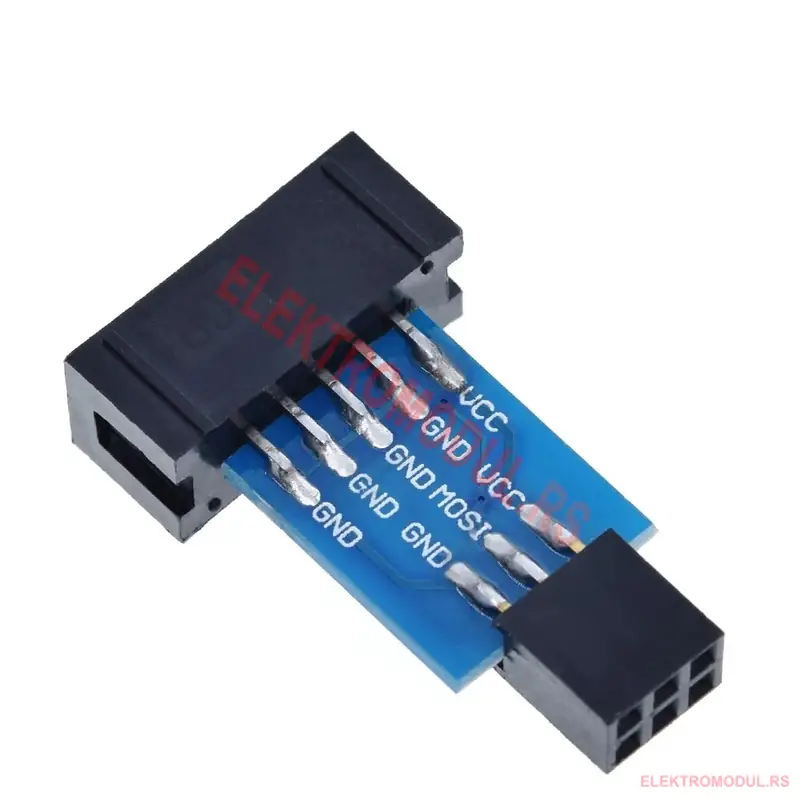

• Tip: 10-pin na 6-pin ISP adapter (IDC 2×5 na 1×6)
• Dimenzije PCB: 35 × 20 mm (1.37” × 0.78”)
• Standardni AVR raspored: VCC, GND, MOSI, MISO, SCK, RST
• Materijal: kvalitetna štampana ploča sa jasnim natpisima
• Kompatibilan sa 5 V i 3.3 V sistemima (u skladu sa programatorom/targetom)

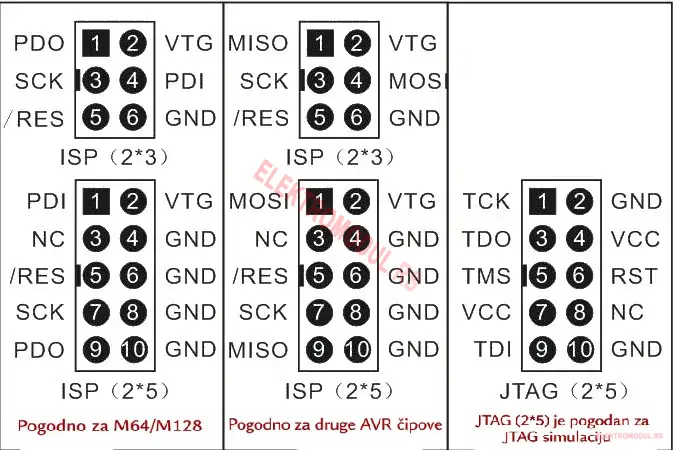

Mapiranje pinova (sažeto)

• 10-pin ISP: VTG/VCC, GND, MOSI, MISO, SCK, RST, i ostali signalni GND/NC – prema 6-pin ISP rasporedu
• 6-pin ISP: 1=MISO, 2=VCC, 3=SCK, 4=MOSI, 5=RST, 6=GND

Široka kompatibilnost i upotreba

Adapter radi sa većinom AVR razvojnih ploča i programatora. Ako koristite USBasp ili AVRISP mkII sa 10-pinskim kablom a ciljna ploča ima 6-pin zaglavlje, ovaj adapter je idealno rešenje. 10 Pin to 6 Pin Adapter Board for AVRISP MKII USBASP STK500 – Cena Srbija vam štedi vreme i smanjuje rizik od pogrešnog povezivanja.

Uputstvo za upotrebu

1. Priključite 10-pin IDC kabl sa programatora na 10-pin stranu adaptera (obratite pažnju na ključ i oznaku pina 1).
2. Povežite 6-pin konektor adaptera na ciljnu ploču (ISP header) uz orijentaciju pina 1.
3. Proverite da li se naponski nivoi programatora i ciljne ploče poklapaju (3.3 V ili 5 V).
4. Startujte softver programatora (avrdude, Atmel Studio/Microchip Studio) i pokrenite programiranje.

Paket i isporuka

• Pakovanje sadrži: 1 × 10Pin Convert To Standard 6 Pin Adapter Board For ATMEL STK500 AVRISP USBASP
• PCB board size: 35(mm) x 20(mm) / 1.37” x 0.78”

Saveti i najbolje prakse

• Uvek proverite orijentaciju pina 1 i „key“ na IDC konektoru da biste izbegli oštećenje.
• Koristite kvalitetne kablove kako biste smanjili šum na linijama SCK/MISO/MOSI.
• Za duge kablove ili visoke brzine programiranja smanjite frekvenciju SCK u softveru.
