AD9833 DDS Generator Signala Modul — Cena Srbija

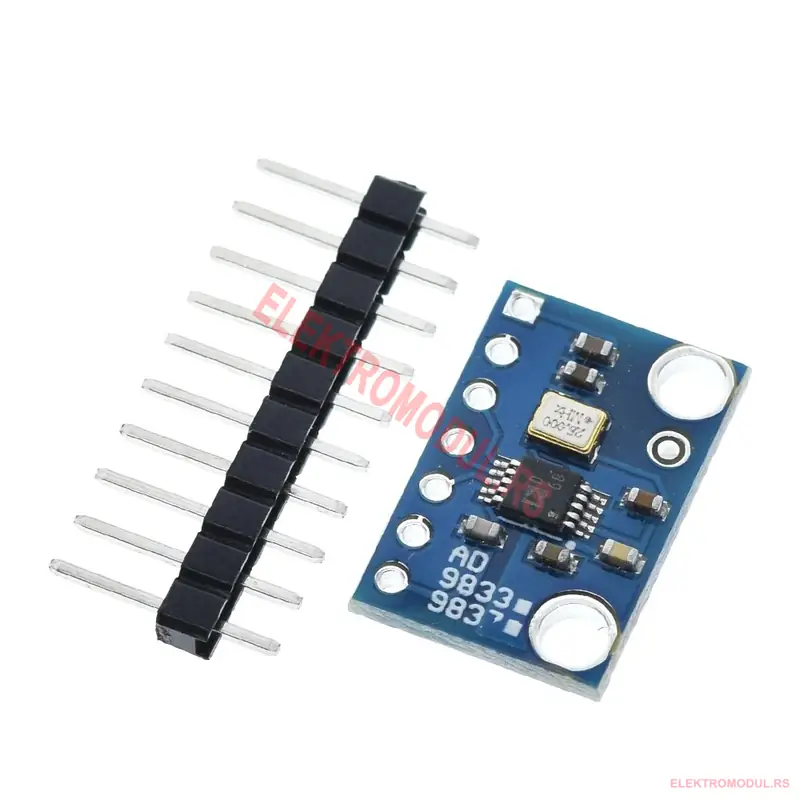

AD9833 DDS generator signala je kompaktan programabilni modul koji generiše sinusni, trougaoni i pravougaoni (kvadratni) talasni oblik u opsegu od 0 do 12,5 MHz. Zasnovan je na čipu AD9833 sa tehnologijom direktne digitalne sinteze (DDS), što znači da se frekvencija i faza podešavaju digitalno, preko 3-žičnog SPI interfejsa, sa izuzetnom preciznošću od 0,1 Hz. Modul je idealan za Arduino, STM32 i druge mikrokontrolerske projekte gde je potreban stabilan i tačan izvor signala.
Šta je DDS i zašto je bolji od klasičnih oscilatora?
Direktna digitalna sinteza (DDS) generiše talasni oblik iz digitalne tabele uzoraka, taktovan preciznim kristalnim oscilatorom od 25 MHz koji se već nalazi na ploči. Za razliku od analognih oscilatora čija frekvencija „pluta“ sa temperaturom i naponom, DDS generator daje frekvenciju stabilnu kao kristal — bez podešavanja trimerima i bez drifta.
Rezolucija od 28 bita omogućava korak podešavanja od samo 0,1 Hz. To znači da možete zadati npr. tačno 440,0 Hz za audio test ton ili 10,7 MHz za međufrekvencijski test — bez ikakve kalibracije.
Ključne karakteristike
- Tri talasna oblika: sinusni, trougaoni i pravougaoni
- Izlazna frekvencija: 0 – 12,5 MHz
- Rezolucija 28 bita — korak 0,1 Hz (pri 25 MHz referentnom taktu)
- Digitalno programabilna frekvencija i faza
- 3-žični SPI interfejs (SDATA, SCLK, FSYNC)
- Napajanje: 2,3 – 5,5 V — radi i na 3,3 V i na 5 V logici
- Vrlo mala potrošnja: 12,65 mW pri 3 V
- Ugrađen kristalni oscilator 25 MHz — bez spoljnih komponenti
- Power-down opcija za baterijske uređaje
- Radna temperatura: −40°C do +105°C
- Dimenzije ploče: 18,2 × 12,2 mm
Tehničke specifikacije
| Čip | AD9833 (DDS sintetizator) |
| Talasni oblici | sinus, trougao, pravougaoni |
| Opseg frekvencije | 0 – 12,5 MHz |
| Rezolucija | 28 bita (0,1 Hz korak) |
| Referentni takt | 25 MHz kristal na ploči |
| Interfejs | SPI, 3 žice (SDATA, SCLK, FSYNC) |
| Napajanje | 2,3 – 5,5 V DC |
| Potrošnja | 12,65 mW pri 3 V |
| Izlazni napon (sinus) | 38 mV – 0,65 V vršno |
| Radna temperatura | −40°C do +105°C |
| Dimenzije | 18,2 × 12,2 mm |
Pinout i povezivanje sa Arduino pločom

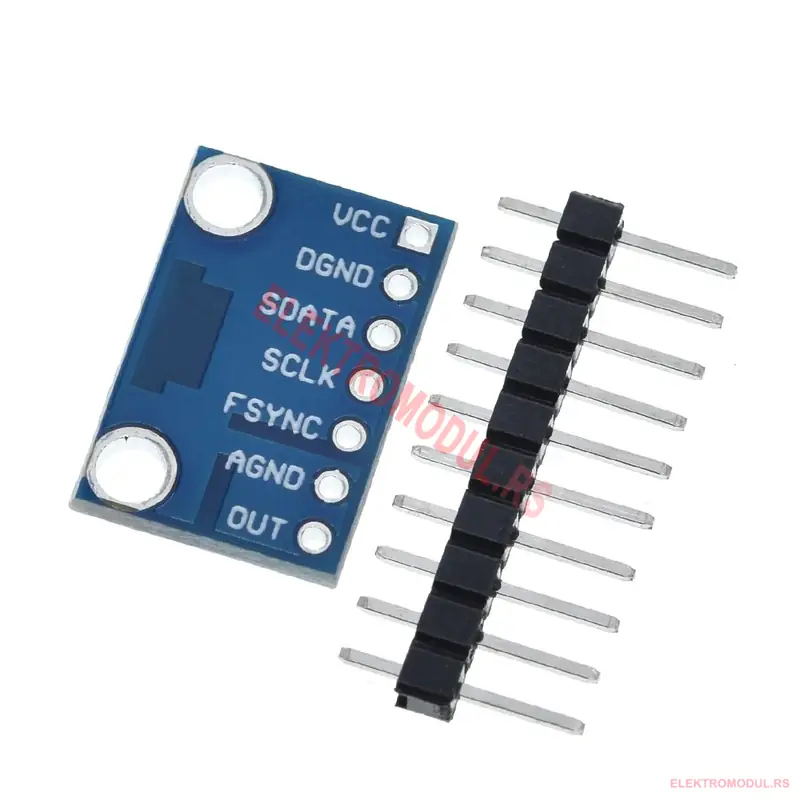

Modul ima 7 pinova: VCC (napajanje), DGND (digitalna masa), SDATA (SPI podaci), SCLK (SPI takt), FSYNC (chip select), AGND (analogna masa) i OUT (izlaz signala).
Povezivanje korak po korak
- VCC povežite na 5 V (ili 3,3 V) Arduino ploče, DGND i AGND na GND.
- SDATA na pin D11 (MOSI), SCLK na pin D13 (SCK), FSYNC na bilo koji digitalni pin, npr. D10.
- Instalirajte biblioteku „MD_AD9833“ kroz Arduino Library Manager.
- Pozovite
setFrequency()sa željenom frekvencijom — signal je odmah na OUT pinu.
Za STM32 i ESP32 važi ista logika — koristi se hardverski ili softverski SPI na 3,3 V logici, bez ikakvog konvertora nivoa.
AD9833 ili PWM generator — šta odabrati?
Ako vam treba čist sinusni signal ili precizna frekvencija za merenja, DDS je pravi izbor. Ako vam treba snažniji pravougaoni signal podesivog duty cycle-a za upravljanje motorima ili LED rasvetom, pogledajte PWM generatore iz naše ponude:
| Model | PWM Generator XY-LPWM3 | ZK-PP1K PWM Generator | AD9833 DDS Modul |
|---|---|---|---|
| Talasni oblik | pravougaoni (PWM) | pravougaoni (PWM) | sinus, trougao, pravougaoni |
| Opseg | 1 Hz – 150 kHz | 1 Hz – 150 kHz | 0 – 12,5 MHz |
| Duty cycle | podesiv | podesiv | fiksan 50% |
| Upravljanje | tasteri + displej | tasteri + displej | mikrokontroler (SPI) |
| Samostalan rad | da | da | ne — traži mikrokontroler |
AD9833 nema tastere ni displej — frekvencija se zadaje programski, što ga čini idealnim za ugradnju u sopstvene uređaje.
Primene AD9833 DDS modula
- DIY funkcijski generator za radionicu (uz Arduino i enkoder)
- Testiranje audio pojačavača i filtera sinusnim signalom
- Generisanje takta i test signala za digitalna kola
- Sweep generator za merenje frekvencijskog odziva
- Radio-amaterski projekti — VFO, BFO, međufrekvencijski testovi
- Laboratorijske vežbe iz elektronike i obrade signala
Zašto izabrati ovaj modul?
AD9833 DDS generator signala pruža preciznost laboratorijskog instrumenta u pločici manjoj od poštanske marke. Bez spoljnih komponenti, sa ugrađenim kristalom i potrošnjom od svega 12,65 mW, jednostavno se integriše u svaki projekat. Izlazni sinusni signal je amplitude do 0,65 V — za veće amplitude dodajte operacioni pojačavač na izlaz.
Da li modul radi bez mikrokontrolera?
Ne. AD9833 nema tastere — frekvencija i talasni oblik se zadaju preko SPI interfejsa, pa je potreban Arduino, ESP32, STM32 ili sličan mikrokontroler.
Kolika je maksimalna korisna frekvencija sinusa?
Teoretski maksimum je 12,5 MHz, ali je izlazni filter optimizovan za niže opsege — najčistiji sinus dobija se do oko 1–3 MHz, što je sasvim dovoljno za audio i većinu test primena.
Da li se pin header isporučuje zalemljen?
Ne — letvica sa pinovima dolazi u pakovanju nezalemljena, pa je možete zalemiti sa gornje ili donje strane, ili modul ugraditi direktno žicama.
Koja Arduino biblioteka se koristi?
Najčešće MD_AD9833 ili AD9833 biblioteka iz Library Manager-a. Obe podržavaju izbor talasnog oblika, frekvencije i faze u par linija koda.
Precizan izvor signala više nije skup laboratorijski instrument — AD9833 DDS generator signala donosi digitalnu preciznost u svaki hobi i profesionalni projekat. Poručite online u Srbiji.
